Výber elektromagnetického prietokomeru: V praxi overený sprievodca (obloženie, elektródy, vodivosť)

Pre koho je to určené

Závodní inžinieri, procesní dizajnéri, údržbárske tímy a technickí nákupcovia, ktaleboí potrebujú rýchly a spoľahlivý spôsob, ako špecifikovať ten správny magmeter pre reálne podmienky.

1) Čo je (a nie je) magmeter

Elektromagnetické prietokomery opatrenie vodivý kvapaliny s žiadny škrtiaci prvok a žiadne pohyblivé časti . Vynikajú v abrazívnych a korozívnych službách a dominujú komunálnej vode a odpadovej vode, preprave chemikálií, banským kalom a hygienickým procesom (potraviny a nápoje, farmácia).

• Silné stránky: zanedbateľná tlaková strata, široký rozsah DN, stabilná presnosť, vynikajúce chemické/abrazívne možnosti.
• Obmedzenia: vyžadujú minimálnu vodivosť; nie pre uhľovodíky/ultračistú vodu, pokiaľ sa nepoužívajú konštrukcie s nízkou vodivosťou.

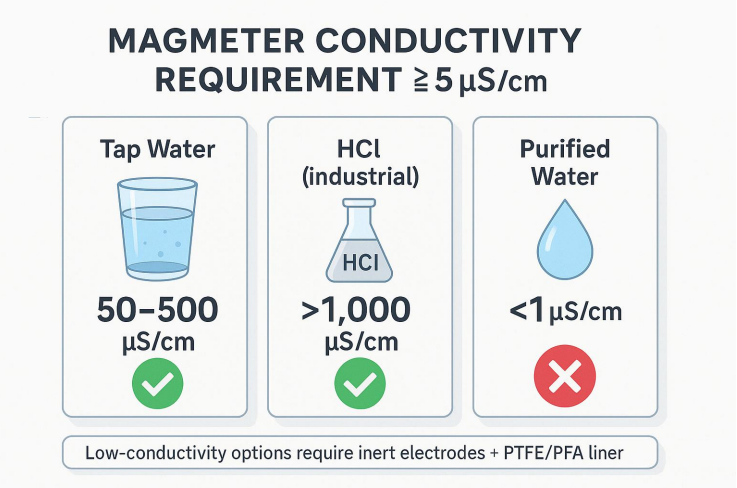

Prah vodivosti (μS/cm)

Štandardné magmetre vyžadujú ≥ 5 μS/cm . Typické referencie: Voda z vodovodu: 50–500, HCl (priemyselná): >1 000, čistená voda: <1 → nevhodné.

Môžu sa použiť hraničné prípady inertné elektródy (Pt-Ir/Hastelloy C) s vložky s nízkou adsorpciou (PTFE/PFA) ; potvrďte u výrobcu.

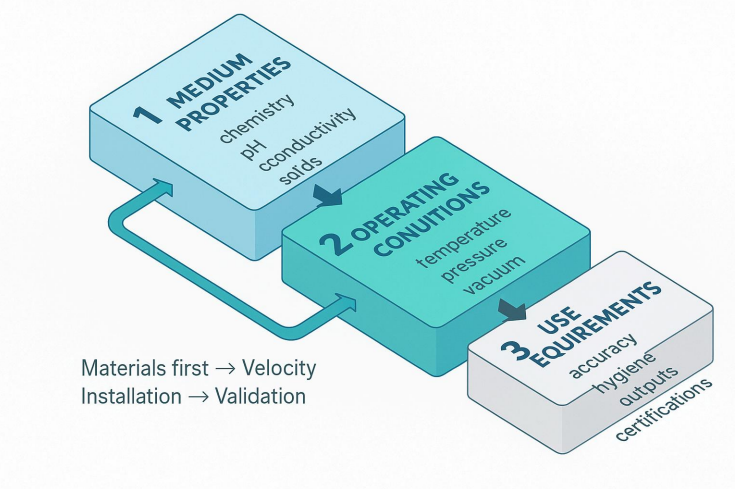

2) Model 3-D výberu

Výber nie je jediný parameter. Použite a 3-rozmerné rozhodnutie:

Vlastnosti média → Prevádzkové podmienky → Požiadavky na použitie

Väčšina porúch (útok na vložku, porucha elektródy, veľké chyby) má pôvod v neúplných údajoch o médiu alebo v nezhodných materiáloch.

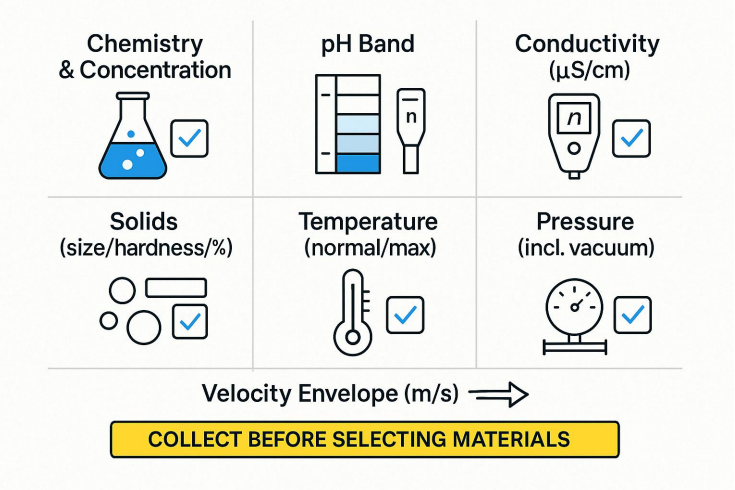

3) Krok 1 – Vytvorte stredný profil (údaje, o ktorých nemožno obchodovať)

Zozbierajte to pred výberom materiálov:

• Chémia a koncentrácia: zahŕňajú stopové ióny (F⁻/Cl⁻) a oxidanty.
• Pásmo pH: silná kyselina (<2), slabá kyselina (2–6), neutrálna (6–8), slabá zásada (8–12), silná zásada (>12).
• Vodivosť: potvrdiť ≥ 5 μS/cm pokiaľ nepoužívate možnosti s nízkou vodivosťou.
• Pevné látky: veľkosť / tvrdosť / objem %. Kremeň alebo ≥1 mm → vložky odolné voči oderu.
• teplota: normálne a extrémne (CIP/SIP, jazdy vyhrievané slnkom).
• tlak: pozitívne a vákuum (vložky sa môžu zrútiť, ak nie sú hodnieené).
• Rýchlostná obálka: plánovať 1–3 m/s (čisté služby). nánosy <0,5 m/s; >5 m/s erózia/hluk (abrazívny výkon často 2–4 m/s).

4) Krok 2 — Vyberte vložku (najskôr korózia a teplota)

Priorita: Odolnosť proti korózii → Teplota → Oder → Tlak.

Vákuové a tepelné cyklovanie

Uveďte podtlakové vložky, ak je možný podtlak. Pre veľké ΔT/ΔT·h zaistite kompatibilitu vložky/elektródy CTE a rešpektujte Krivka hodnotenia T–P.

5) Krok 3 – Priraďte elektródy k chémii (a vložke)

Rýchle podnety

• Bielidlo (NaOCl) → PTFE/PFA Hastelloy C / titán.
• HCl bez F⁻ → PTFE/PFA Tantal / Hastelloy C.
• HCl s F⁻ → PTFE/PFA Hastelloy C / Pt-Ir (vyhnite sa Ta).
• Horúci/silný NaOH → PTFE/PFA Hastelloy C (316L len pre mierny/studený žieravina).
• Brúsna kaša → Polyuretán/keramika vložkové robustné elektródy; veľkosť pre 2–4 m/s .

6) Veľkosť pre rýchlosť (nie pre pokles tlaku)

Magmetre pridávajú zanedbateľnú stratu hlavy. Veľkosť metra tak normálna prevádzková rýchlosť pristane v cieľovom pásme.

• Čisté tekutiny: 1–3 m/s (tichá, stabilná, nízke znečistenie).
• Abrazívne: 2–4 m/s na samočistenie; čiapkové vrcholy na obmedzenie erózie.
• Nízka vodivosť: mierne vyššia rýchlosť môže zlepšiť SNR.
• Veľmi nízke prietoky: zvážiť zmenšovanie (reduktory) na dosiahnutie cieľovej rýchlosti.

Jednominútový príklad veľkosti

Daných 20 m³/h v DN50 (ID ≈ 52,5 mm):

Plocha A = π·(0,0525²)/4 ≈ 0,00217 m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56 m/s → v rámci brúsneho pásu; pre čistý servis zvážte DN65.

7) Nainštalujte pre kvalitu signálu

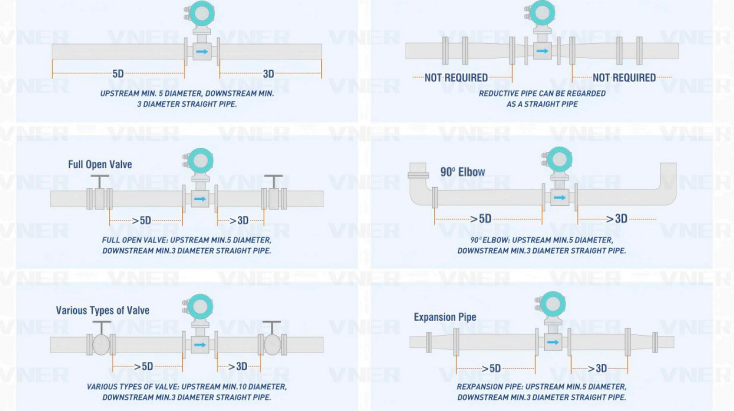

• Priame jazdy: 5–10D proti prúdu, 2–3D po prúde (viac po kolená/ventily/redukcie).
• Orientácia: horizontálne s elektródami na 3. a 9. hodine; vertikálne up-flow preferovaný.
• Udržujte potrubie plné: povoliť detekciu prázdneho potrubia; vyhýbajte sa strhávanému vzduchu.
• Uzemnenie: uzemňovacie krúžky/elektródy pre stabilnú referenciu.
• Tesnenia a manžety: kompatibilné s vložkou; vyhnúť sa vniknutiu do otvoru.
• Znečisťujúce médiá: preferujte hladké vložky (PTFE/PFA) a správnu rýchlosť

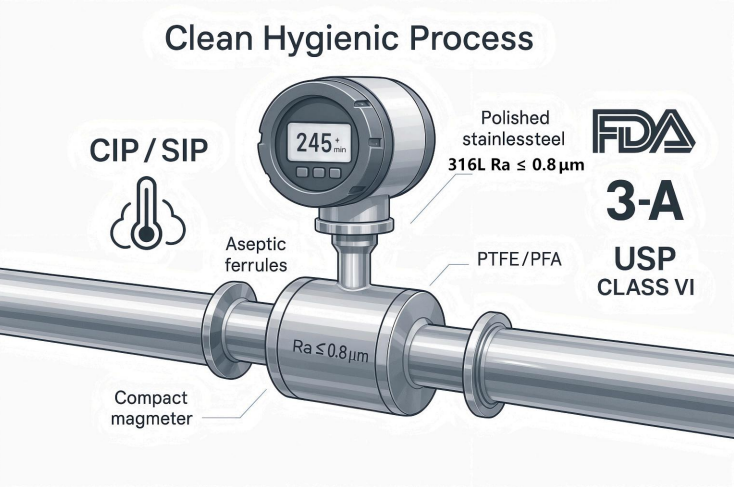

8) Sanitárne (potraviny a farmácia)

• Mokré časti: 316L; PTFE/PFA vložky; leštené elektródy (napr. Ra ≤ 0,8 μm ; uveďte ≤ 0,4 μm v prípade potreby).
• Spojenia: Tri-Clamp, DIN11851, aseptické objímky; definovať povrchovú úpravu.
• CIP/SIP: skontrolujte limity pracieho prostriedku a pary (čas/teplota).
• Súlad: FDA/3‑A/USP trieda VI/sledovateľnosť materiálu; bezšvový dizajn vložky, aby sa zabránilo zdržaniu.

9) Matica rýchleho výberu (počiatočné body – overte si údajový list)

• Mestská voda / odpadová voda → Vložka: Guma / ETFE / PTFE; Elektróda: 316L (upgrade na HastelloyC pre silné oxidačné činidlá).
• 30 % HCl (chemická) → PTFE/PFA HastelloyB/C/tantal (robiť not použite 316L).
• 20 % NaOH (chemický) → FEP/PTFE HastelloyC (316L pre <10% a chlad).
• Neutrálna banská kaša → Polyuretán or Keramické tvrdokovové elektródy ; 2–4 m/s ; vertikálna inštalácia.
• Kaša na lúhovanie kyselinou → Keramické Tantal (monitorujte pH; vyhnite sa F⁻ s Ta).
• Priemyselná organická odpadová voda (napr. etanol) → FEP/PTFE HastelloyC ; potvrdiť ochranu proti výbuchu.
• Dávkovanie bielidla → PTFE/PFA HastelloyC/titán.
• Dopĺňanie horúceho kotla (100–150 °C) → PFA/keramika titán ; izolovať; zabezpečiť nízky odpor zeme.
• Chladená soľanka (CaCl₂, -20…5 °C) → PTFE/FEP titán ; potvrdiť pevnosť vložky pri nízkych teplotách

10) Overte pred nákupom (vyhnite sa nákladným prekvapeniam)

• Kompatibilita materiálov: skontrolujte údaje o korózii pri skutočnej koncentrácii a teplote (cieľ ≤ 0,1 mm/rok).
• Krivka teplota-tlak: rešpektovať zníženie hodnoty vložky (napr. limit tlaku PTFE pri zvýšenom T).
• Špeciálne podmienky: hodnotenie vákua; tepelné cyklovanie (AT/h); vložka/elektróda CTE zápas.
• Odhlásenie dodávateľa: poskytnúť kompletné médium/podmienky; žiadosť a správa o kondícii . V prípade kritických bodov urobte ponorné testy (napr. 72 h namočenie elektródy).

11) Bežné úskalia a opravy (s výsledkami)

• Ignorovanie stopových nečistôt (napr. F⁻ v HCl) → nesprávna elektróda; rýchle zlyhanie.
  Oprava: plné zloženie vr. stopové ióny; vyberte Ta/Hastelloy C/Pt-Ir podľa potreby.

• Podhodnotená teplota/tlak → starnutie alebo vydutie vložky.
  Oprava: vyberte si extrémy (napr. max T 10 °C, max P 20 % ); sledujte krivku T–P.
• Podceňovanie oderu → rýchle opotrebovanie vložky v kaloch.
  Oprava: Polyuretán/Ceramic vložky, správna rýchlosť/orientácia.
• Nákup za najnižšiu cenu → časté výmeny; vysoké prestoje.
  Oprava: hodnotiť náklady na životný cyklus (kapitál 5-ročná údržba).

• Chýbajúce hygienické detaily → riziká zadržania a kontaminácie.
  Oprava: bezšvové vložky, leštené elektródy, zdokumentovaná zhoda.

12) Kontrolný zoznam RFQ / dimenzovania (priložte k vašej požiadavke)

1. Stredná a koncentrácia, pH, vodivosť (μS/cm)
2. Pevné látky: veľkosť / tvrdosť / % obj. (ak existuje)
3. Rozsah prietoku (min/normálny/max), cieľ presnosti, preferované pásmo rýchlosti
4. Teplota (normálna/max), Tlak (max, ľubovoľný vákuum )
5. Veľkosť potrubia/štandard/materiál, dostupnosť priameho vedenia, orientácia
6. Napájanie a výstupy (4–20 mA/HART, pulz, RS-485), IP/ex-proof
7. Hygienické potreby (povrchová úprava, spoje, CIP/SIP)
8. Dokumentácia (kalibrácia, MTR) a regionálne certifikácie

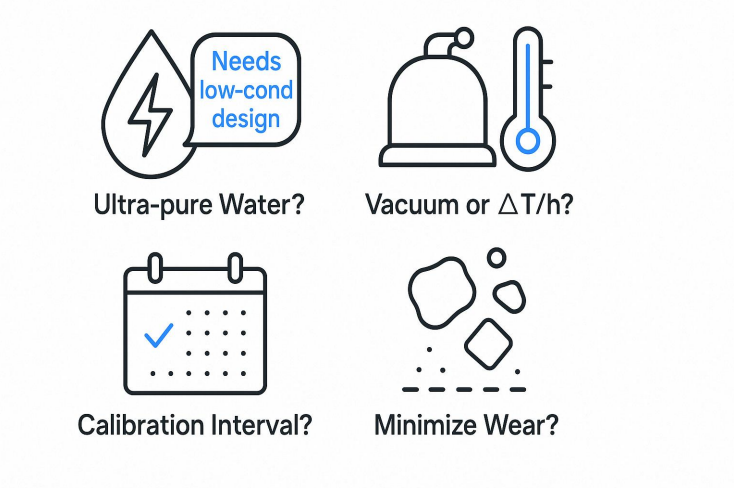

13) Často kladené otázky

Q1. Môžu magmetre merať ultračistú vodu?

Iba s nízka vodivosť návrhy a starostlivé overenie. Štandardné jednotky vyžadujú ≥ 5 μS/cm.

Q2. Čo ak moja linka zaznamená vákuum alebo rýchle zmeny teploty?

Použite podtlakové vložky a skontrolujte Zhoda CTE /ΔT limity.

Q3. Ako často by som mal kalibrovať?

Typická služba: ročne . Kritická úschova/dávkovanie: 6 mesiacov alebo podľa pravidiel lokality.

Q4. Ako minimalizujem opotrebovanie v kaloch?

Vyberať vložky odolné voči oderu (Polyuretán/Keramický), ponechajte 2–4 m/s rýchlosť, vertikálny vzostupný prúd.

Záver (objednávka, ktorá funguje)

1. Najprv materiály (liner elektródy) z kompletného profilu média.
2. Veľkosť pre rýchlosť (nie pokles tlaku).
3. Nainštalujte pre kvalitu signálu (priame chody, plné potrubie, uzemnenie).
4. Overiť voči krivke T–P, vákuovému a tepelnému cyklovaniu.

Na základe tejto objednávky sa výber magmetra zmení na opakovateľný inžiniersky proces, ktorý poskytuje presnosť a znižuje náklady na životný cyklus.
