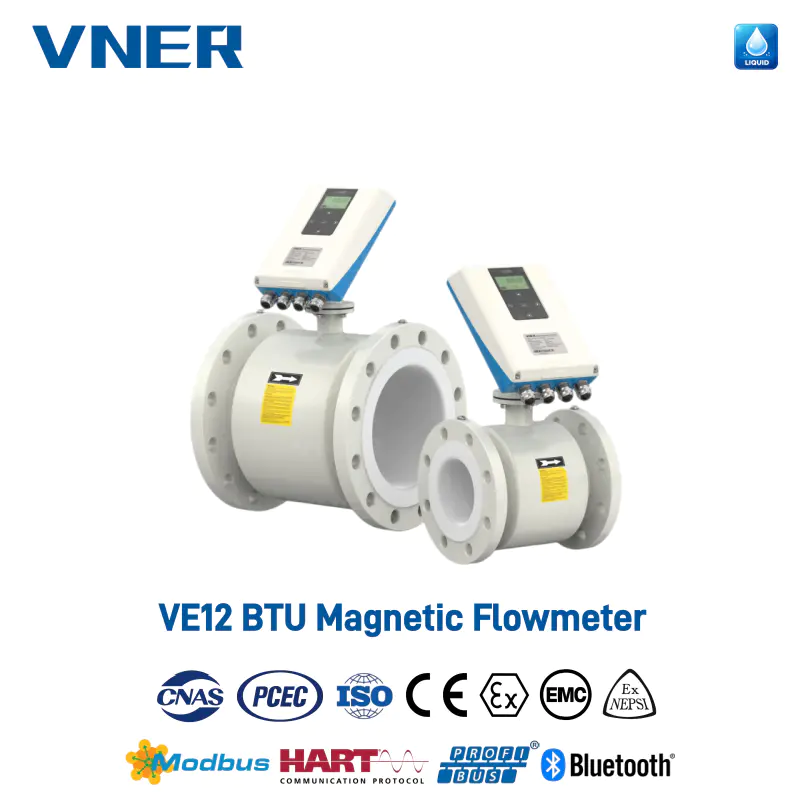

VE Electromagnetic Flowmeter Výrobcovia

Elektromagnetický prietokomer funguje na základe Faradayovho zákona o indukcii, ktorý uvádza, že vo vodiči sa indukuje elektromotorická sila (EMF), keď sa pohybuje magnetickým poľom. Tento princíp merania možno aplikovať na vodivé kvapaliny. Keď takáto tekutina prúdi potrubím kolmým na smer magnetického poľa, v tekutine sa generuje indukované EMF. Toto indukované EMF možno merať pomocou dvoch symetricky umiestnených elektród.

Napätie signálu Ue je priamo úmerné hustote magnetického toku B, vzdialenosti medzi elektródami D a priemernej rýchlosti tekutiny V. Keďže hustota magnetického toku B a vzdialenosť medzi elektródami D sú konštantné, napätie signálu Ue je priamo úmerné priemernej rýchlosti prúdenia V.
Rovnica použitá na výpočet objemového prietoku ukazuje, že signálové napätie Ue je lineárne úmerné objemovému prietoku.
Napätie indukovaného signálu sa v prevodníku prevedie na škálované, analógové, ako aj digitálne výstupné signály.

• Vo vnútri potrubia nie sú žiadne pohyblivé časti alebo rušivé komponenty, čo má za následok takmer žiadnu dodatočnú stratu tlaku počas merania.
• Výsledky merania sú takmer nezávislé od tlaku, teploty, hustoty a viskozity kvapaliny.
• Vhodné na meranie prietoku rôznych vodivých kvapalín, ako je voda, odpadová voda, nápoje, chemické suroviny, viskózne kvapaliny, buničina, bahno, kal atď.
• Používa SMD komponenty a technológiu SMT pre vysokú spoľahlivosť obvodov a nízku spotrebu energie.
• Vstavaný mikroprocesor pre rýchly výpočet a programovateľné nízkofrekvenčné budenie pravouhlých vĺn, ktoré zlepšuje stabilitu meraní prietoku.

• Nominálna veľkosť: DN (3-3000 mm)
• Merané médium: vodivé kvapaliny, kal a abrazíva
• Procesná teplota: -20~±180°C
• Nominálny tlak: Štandardný nominálny tlak:
  >DN100- 1,6MPa
• Presnosť merania prietoku: ±0,2 %, ±0,3 %, ±0,5 %
• Opakovateľnosť: s 0,1 %
• Výstup: (4~20)mA, HART, Modbus RS485, Pulzný, Voliteľný
