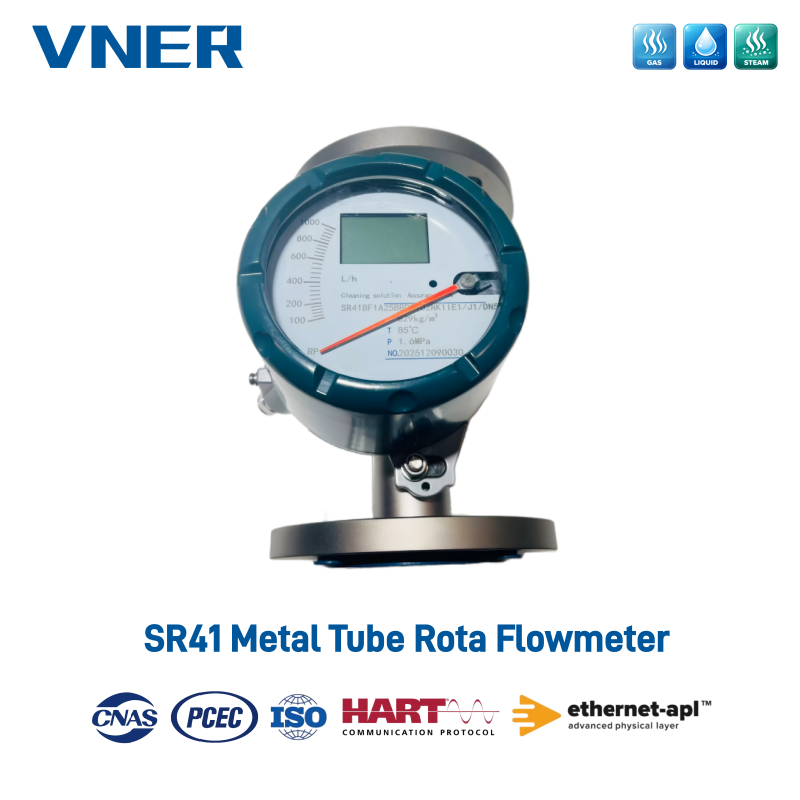

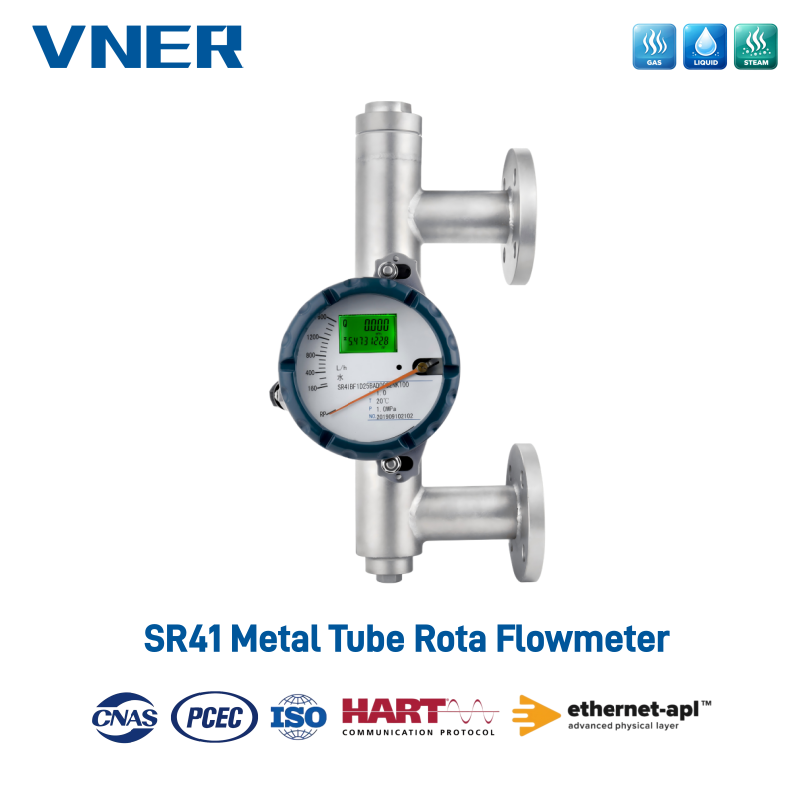

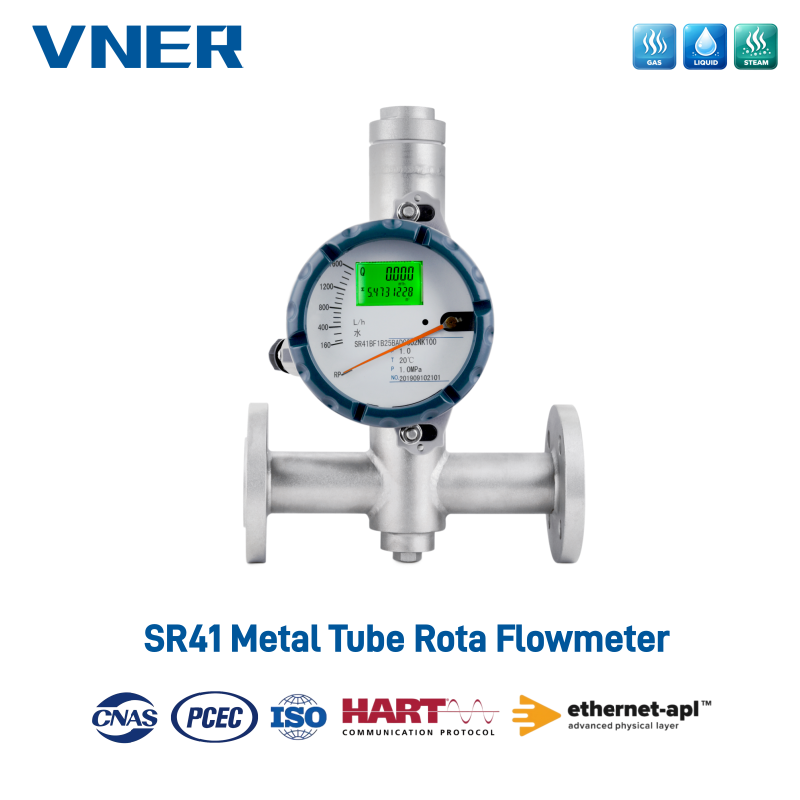

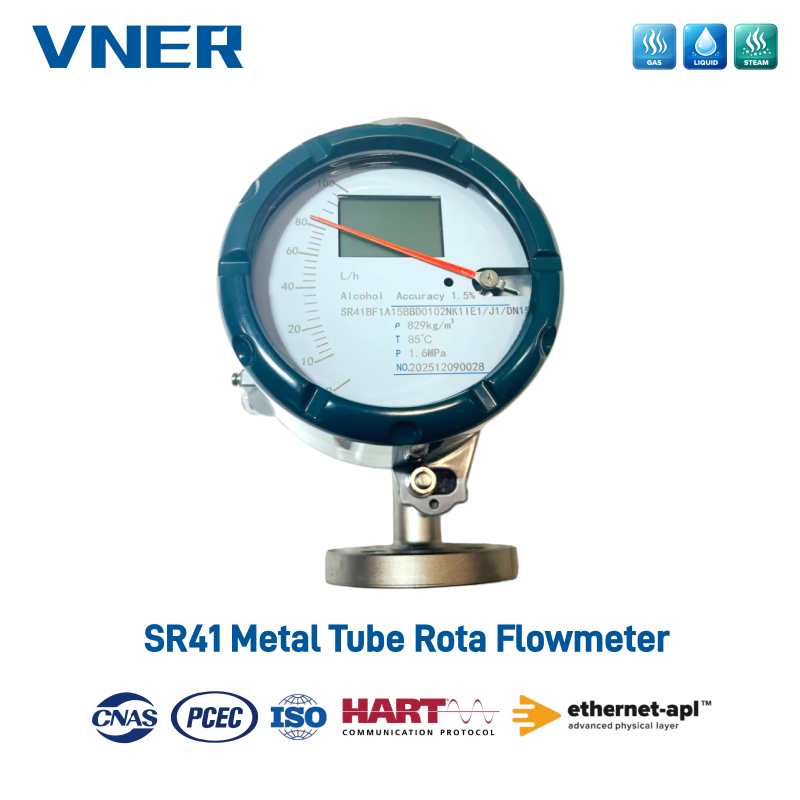

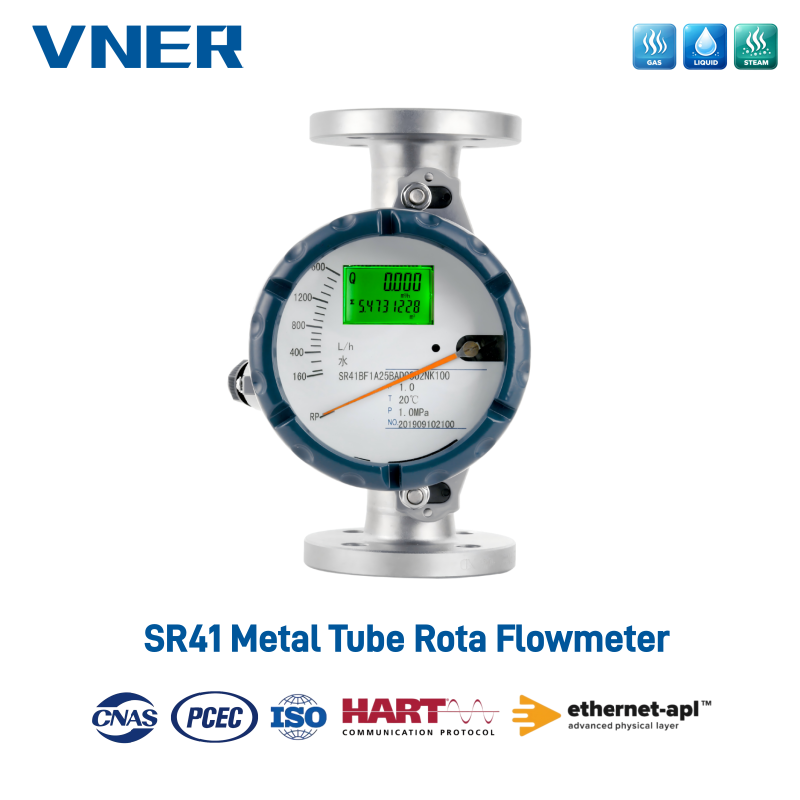

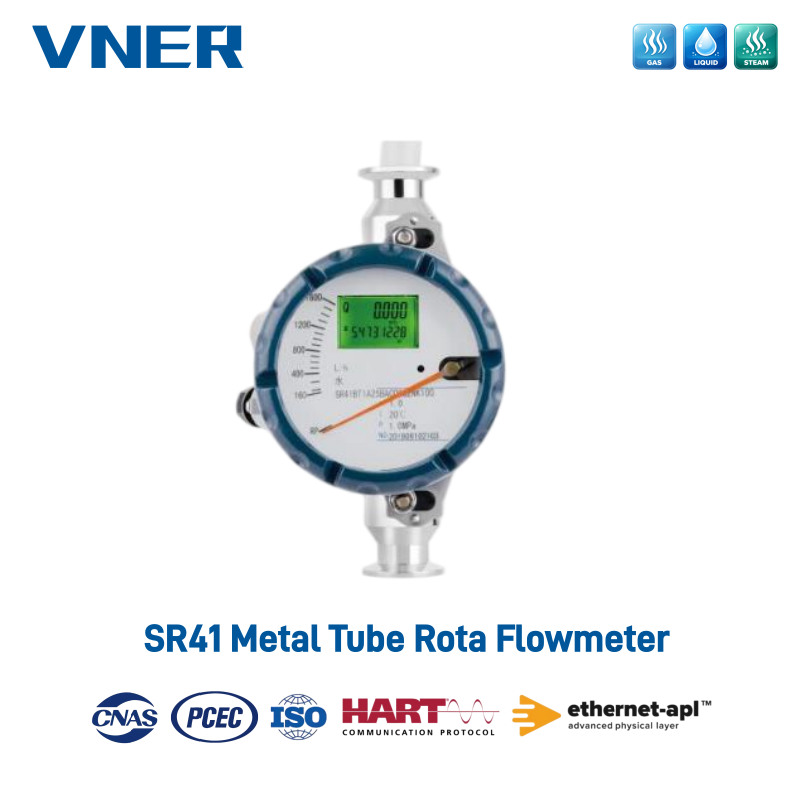

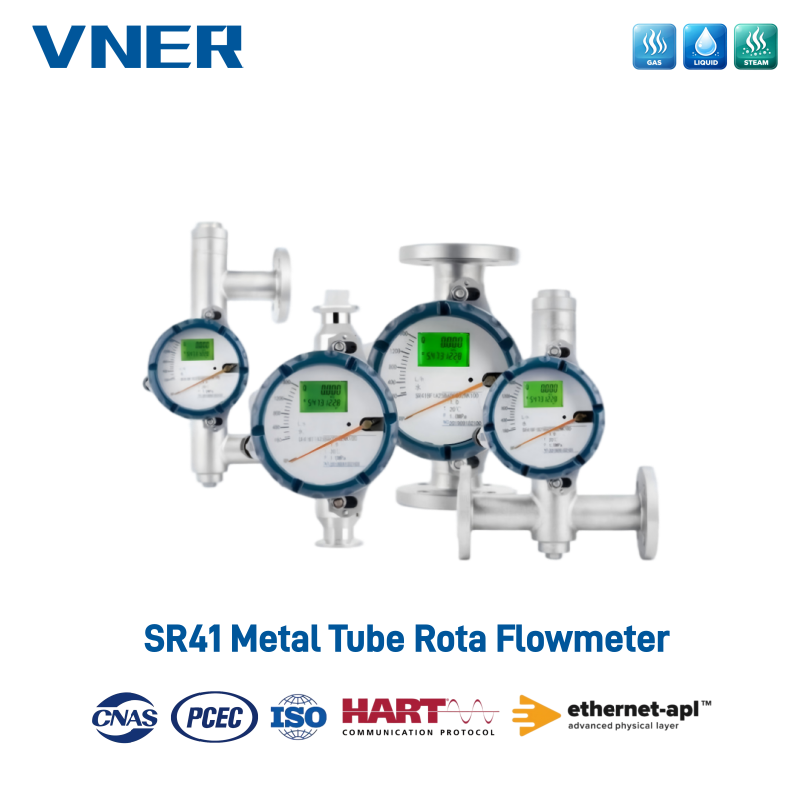

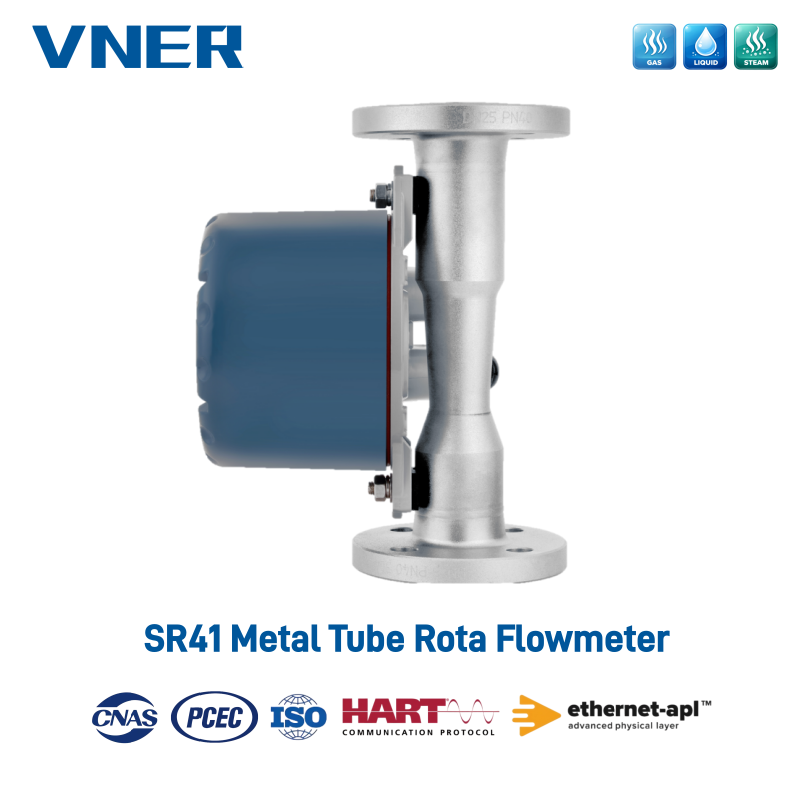

Rotameter s kovovou rúrkou SR41 Výrobcovia

Rotameter SR41 je celokovový prietokomer s variabilnou plochou (VA) určený na presné meranie kvapalín, plynov a pary. Je široko používaný v odvetviach vrátane ropy a zemného plynu, chemického spracovania, metalurgie, výroby energie, potravín a nápojov, farmaceutických výrobkov a celulózy a papiera.

Rotameter SR41 má plne kovovú konštrukciu s integrálnou kónickou meracou trubicou, ktorá poskytuje výnimočnú mechanickú pevnosť, dlhodobú stabilitu a odolnosť voči procesnému namáhaniu. Jeho modulárny a inteligentný dizajn indikátora v kombinácii s kompaktným pôdorysom a krátkou dráhou plaváka zaisťuje spoľahlivé meranie aj v inštaláciách s obmedzeným priestorom.

S profilom nízkych tlakových strát, vysokoteplotnou a vysokotlakovou schopnosťou a rozsiahlym používaním materiálov odolných voči korózii je rotameter SR41 ideálne vhodný pre drsné prevádzkové prostredia a agresívne médiá. Novo vyvinutý systém prenosu magnetickej väzby zaisťuje stabilný výstup signálu pri zachovaní úplnej izolácie medzi meracou komorou a indikačnou alebo prenosovou jednotkou.

• Celokovový rotameter s variabilnou plochou na meranie kvapalín, plynov a pary

• Jednodielna tvarovaná kónická meracia trubica pre zvýšenú mechanickú odolnosť

• Modulárny, inteligentný dizajn indikátorov pre flexibilnú konfiguráciu

• Kompaktná konštrukcia s krátkym zdvihom a zníženým inštalačným priestorom

• Nízka tlaková strata pre lepšiu účinnosť systému

• Pokročilý prenos magnetickej väzby pre stabilný a spoľahlivý výstup signálu

• Navrhnuté pre vysokoteplotné a vysokotlakové aplikácie

• Materiály odolné voči korózii vhodné pre drsné a agresívne médiá

• Inteligentný LCD displej s podporou:

• Indikácia okamžitého a celkového prietoku

• 4–20 mA analógový výstup

• Spínací výstup signálu

• Funkcie vysokého a nízkeho alarmu

• Komunikačný protokol HART

• Viacero možností napájania: 24 V DC alebo napájanie z batérie

• Viacstupňová korekcia viskozity, hustoty, teploty a tlaku

• Voliteľný magnetický filter alebo tepelná izolácia / vykurovací plášť k dispozícii na požiadanie $ $

• Merané médiá: plyn / kvapalina / para

• Trieda presnosti: Trieda 1.5 / Trieda 2.5

• Pomer rozsahu prietoku: 20:1

• Menovitý priemer: DN15 až DN100 (15–100 mm)

• Maximálny pracovný tlak:

  1,6 MPa / 2,5 MPa / 4,0 MPa /

  Trieda 150 / Trieda 300 / Trieda 600 / Trieda 900

• Rozsah merania prietoku:

• Voda (20 °C): 2,5 až 100 000 l/h

• Vzduch (0,1 MPa, 20 °C): 0,07 až 1 000 m³/h

• Použiteľná viskozita:

• DN15: ≤ 5 mPa·s

• DN25–DN100: ≤ 350 mPa·s

• Princíp merania: variabilná plocha (VA)

• Typ meracej trubice: Kónická kovová trubica

• Stupňovanie stupnice: Kalibrované podľa zvolených jednotiek prietoku
