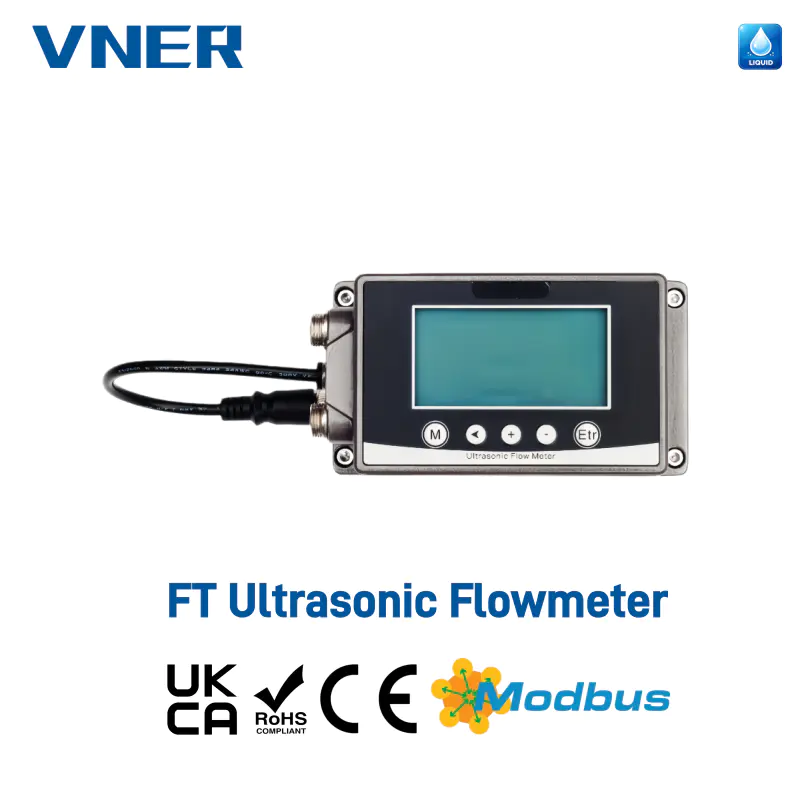

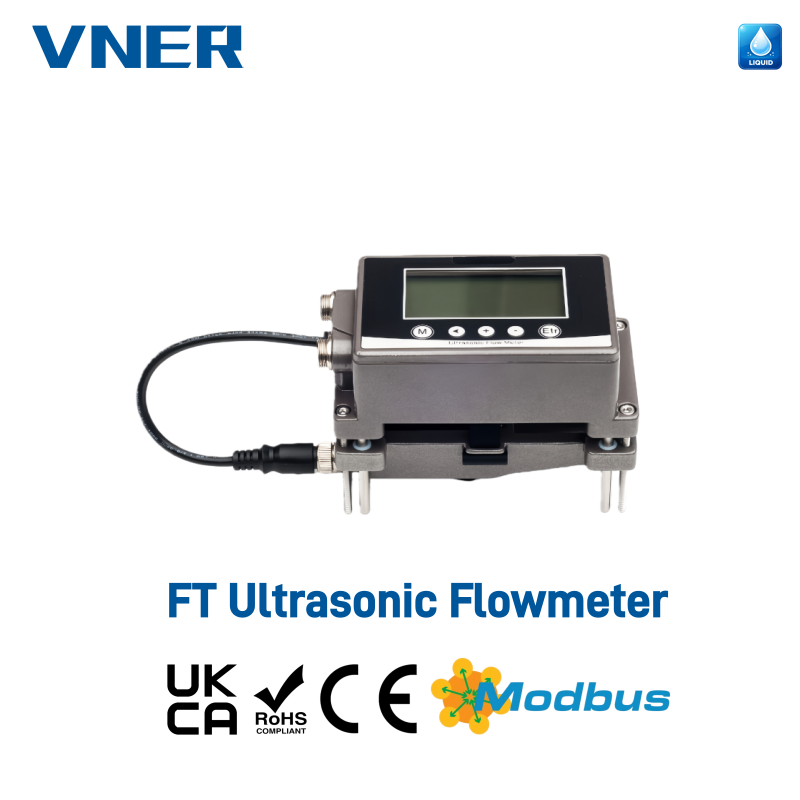

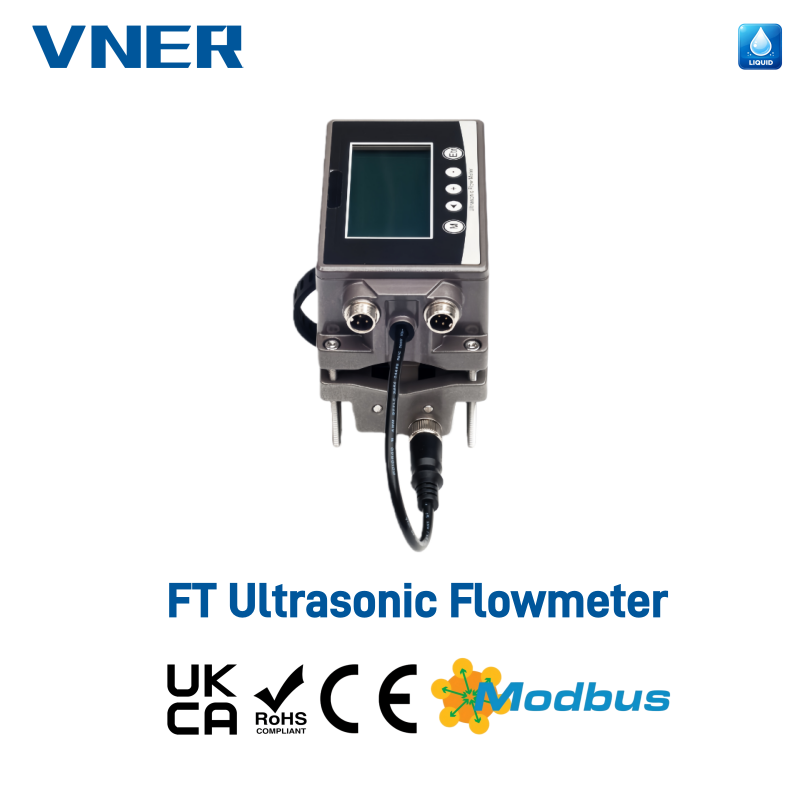

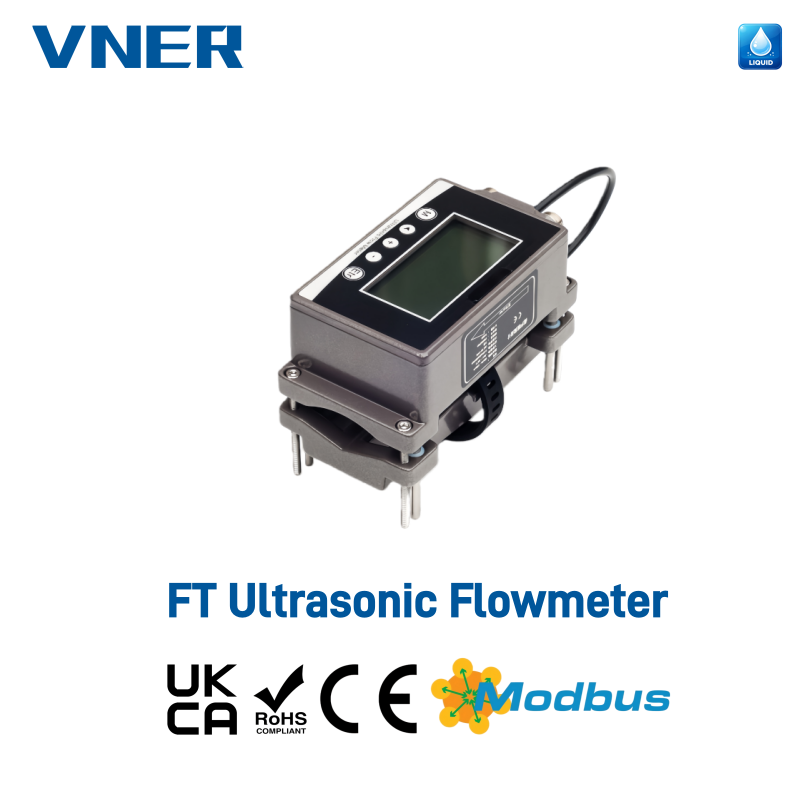

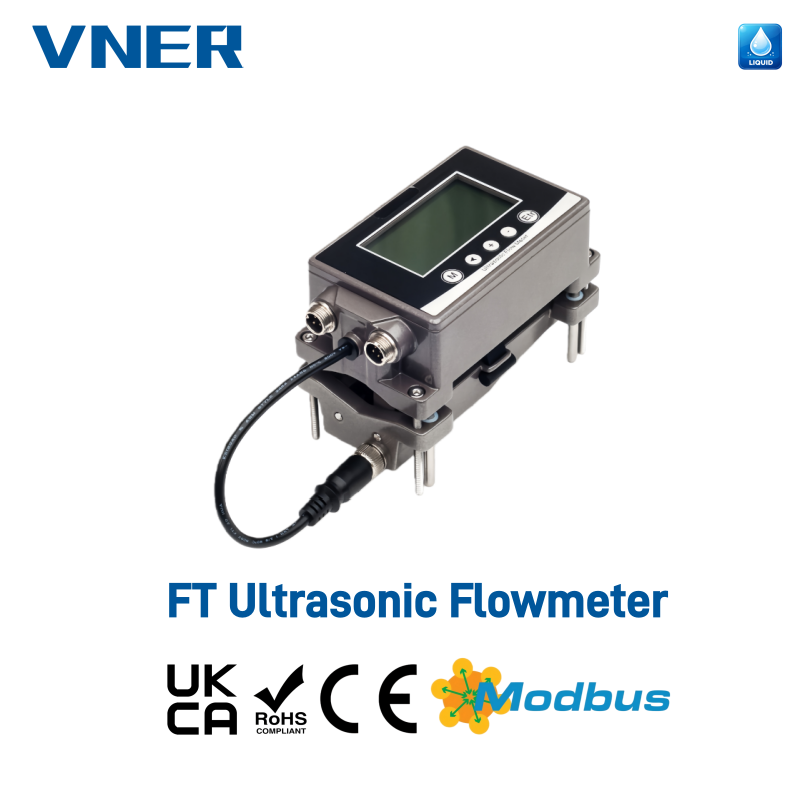

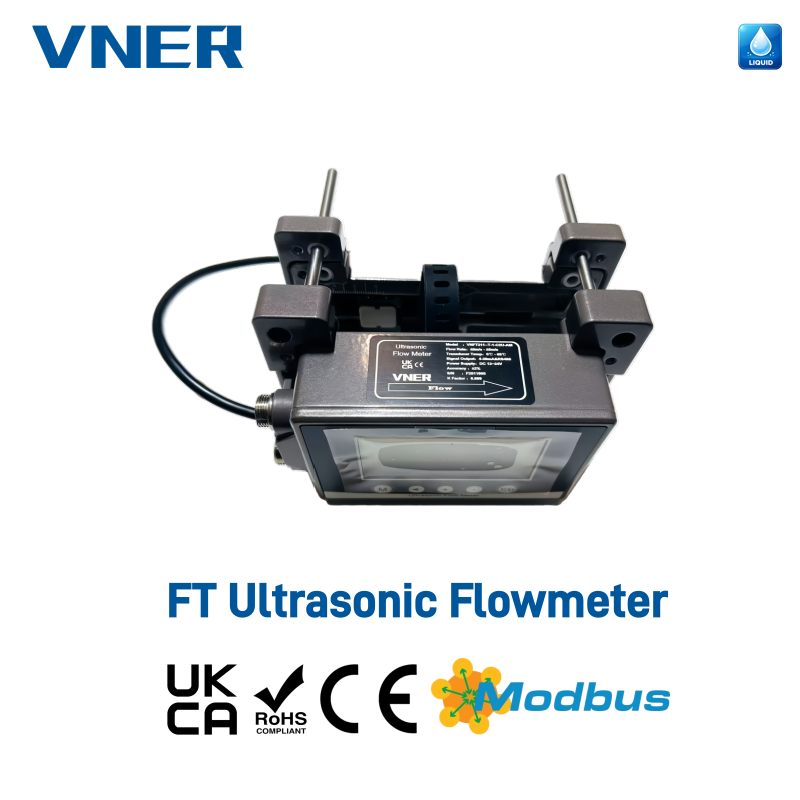

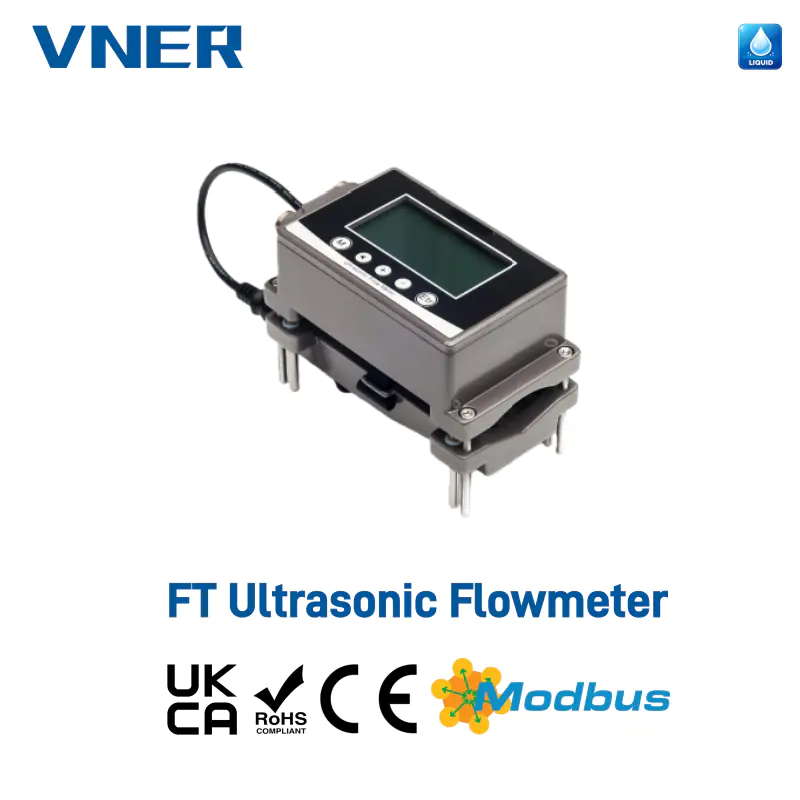

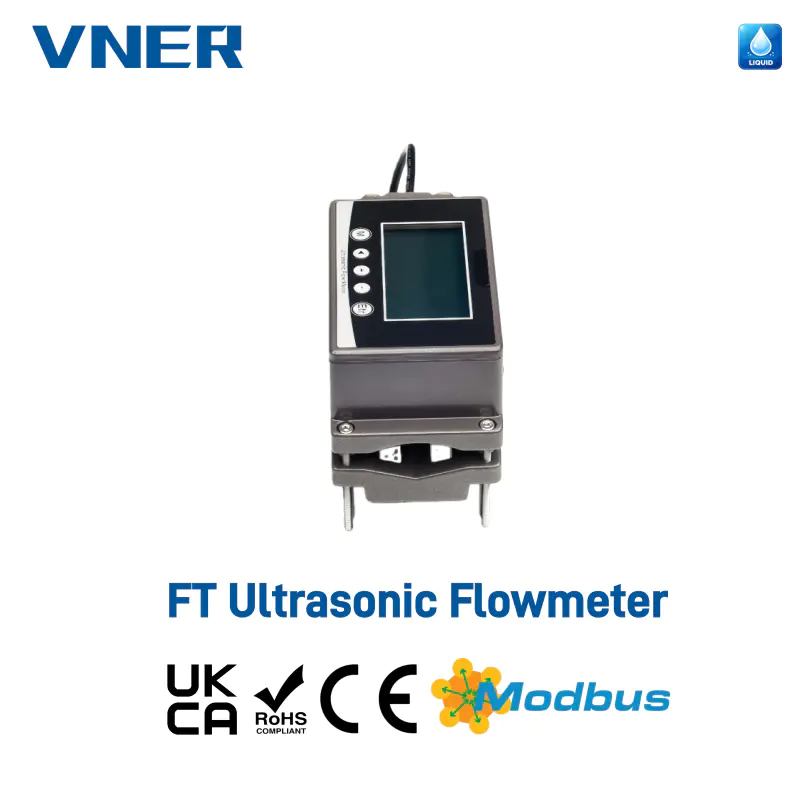

Upínací ultrazvukový prietokomer VNFT211

Riešenie pre malé rozmery potrubia (DN15–DN65)

Pracovný princíp

Ultrazvukový prietokomer VNFT211 funguje na základe princíp ultrazvukového merania doby prechodu . Dva externé upínacie ultrazvukové meniče sú namontované na vonkajšom povrchu potrubia. Vysielaním a prijímaním ultrazvukových signálov proti prúdu a po prúde cez stenu potrubia a kvapalné médium prístroj vypočítava časový rozdiel spôsobený rýchlosťou prúdenia tekutiny.
Tento časový rozdiel je priamo úmerný prietoku, čo umožňuje presné meranie prietoku bez priameho kontaktu s procesným médiom .

Ako nerušivé meracie riešenie VNFT211 eliminuje stratu tlaku, predchádza rizikám kontaminácie a zaisťuje neprerušovanú prevádzku systému.

Nerušivý upínací dizajn

• Vonkajšia upínacia inštalácia bez rezania rúr alebo zastavenia procesu

• Žiadny kontakt s kvapalným médiom, čím sa eliminuje strata tlaku a riziko kontaminácie

• Ideálne pre projekty modernizácie a systémy nepretržitej prevádzky

Rýchla a užívateľsky prívetivá inštalácia

• Inštalácia a uvedenie do prevádzky môže byť dokončené v priebehu niekoľkých minút

• Nevyžadujú sa žiadne špeciálne nástroje ani úprava potrubia

• Výrazne znižuje mzdové náklady a prestoje

Flexibilná konfigurácia a široká kompatibilita

• Jedna univerzálna sada snímačov podporuje všetky veľkosti potrubí v rámci meracieho rozsahu

• Kompatibilné s kovové rúry a pevné plastové rúrky (PVC, PP, PVDF)

• Vhodné pre potrubia DN15–DN65

Prehľadný a informatívny displej

• LCD s vysokým rozlíšením 256 × 128

• Zobrazuje prietok, akumulovaný prietok, informácie o stave a alarmy

• Hodnoty prietoku je možné monitorovať priamo na mieste

Možnosť merania energie (voliteľné)

• Môže byť nakonfigurovaný ako ultrazvukový merač chladiacej / vykurovacej energie (BTU meter)

• Podporuje monitorovanie a riadenie spotreby energie

• Vhodné pre aplikácie HVAC, chladenej vody a vykurovania

Priemyselná komunikácia a výstup

• Štandardné 4–20 mA analógový výstup

• Modbus RS485 komunikácia pre integráciu so systémami PLC a DCS

• Voliteľný impulzný výstup (OCT) a reléový alarmový výstup

• Umožňuje vzdialené monitorovanie, zber údajov a analýzu efektívnosti

Spoľahlivý priemyselný výkon

• Továrenské obmedzenie nízkej rýchlosti pri 0,08 m/s, aby sa predišlo chybným údajom

• Rýchla doba odozvy nastaviteľná od 0,5 do 60 sekúnd

• Dlhodobé ukladanie dát so zálohou EEPROM (viac ako 10 rokov)

• Navrhnuté pre stabilnú prevádzku v náročných priemyselných prostrediach

Typické aplikácie

• Systémy zásobovania vodou a rozvodov vody

• HVAC chladiacej vody a vykurovacích okruhov

• Monitorovanie spotreby energie

• Meranie priemyselnej procesnej vody

• Renovačné projekty s obmedzeným inštalačným priestorom
