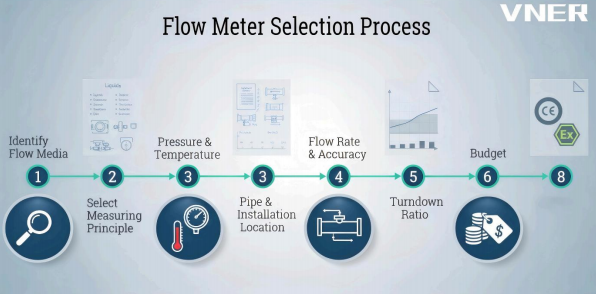

Proces výberu prietokomeru: Od aplikácie po perfektnú zhodu

Výber správneho priedokomeru nie je len o výbere meracieho prístroja – ide o zabezpečenie spoľahlivosti procesu, presnosti merania a dlhodobej prevádzkovej efektívnosti.

1. Identifikujte médium prietoku

Pochopenie procesného média je základom každého výberu.

Zistite, či je prietokové médium:

• Kvapalina , Plyn , alebo Para
• Žieravý , Vodivé , alebo Nevodivé
• Viacfázový (kvapalina tuhá látka/plyn) príp jednofázový
• Viskózny , čisté , alebo obsahuje suspendované pevné látky

Poznanie týchto charakteristík priamo ovplyvňuje, ktaleboé princípy merania sú realizovateľné.

napr. elektromagnetické merače vyžadujú vodivé kvapaliny, kým Coriolis merače fungujú najlepšie s čistými, jednofázovými kvapalinami.

2. Zvoľte Princíp merania

Po definovaní média vyberte najvhodnejšiu meraciu technológiu:

• Elektromagnetický prietokomer (EMF) – Pre vodivé kvapaliny, vodu, chemikálie, kaly.
• Vírový prietokomer – Pre paru, plyny a kvapaliny so stabilným profilom prúdenia.
• Coriolisov hmotnostný prietokomer – Na presné meranie hmotnostného prietoku a hustoty v kvapalinách alebo plynoch.
• Ultrazvukový prietokomer – Pre veľké potrubia alebo neinvazívne inštalácie.
• Tepelný hmotnostný prietokomer – Pre čisté plyny.
• Mechanický prietokomer (turbína, objemový) – Pre jednoduché a lacné aplikácie.

Každý princíp má svoje výhody presnosť , náklady , zložitosť inštalácie , a údržbu . Správna zhoda zaisťuje spoľahlivú dlhodobú prevádzku.

3. Definujte prevádzkový tlak a teplotu

Procesný tlak a teplota určujú:

• Materiál snímača (nehrdzavejúca oceľ, Hastelloy, PTFE podšívka atď.)
• Výber tesnenia a tesnenia
• Hodnotenie tela prietokomeru (trieda PN/ANSI)
• Požiadavky na teplotnú kompenzáciu

Vždy sa uistite, že menovité hodnoty tlaku a teploty zvoleného prístroja presahujú maximálne prevádzkové podmienky systému s bezpečnostnými rezervami PED or ASME štaardy.

4. Posúdenie podmienok potrubia a inštalácie

Prietokomery fungujú najlepšie, keď sú správne nainštalované. Kľúčové parametre zahŕňajú:

• Veľkosť a orientácia potrubia (horizontálne, vertikálne, plné potrubie)
• Rovné trate proti prúdu a po prúde na zabezpečenie stabilného prietokového profilu
• Umiestnenie vzhľadom na ventily, čerpadlá alebo kolená aby sa minimalizovali turbulencie
• Montážny priestor a dostupnosť na kabeláž, kalibráciu a údržbu
• Napájanie (AC/DC) a Možnosti výstupu signálu (4–20 mA, pulz, Modbus, HART atď.)
• Ochrana proti vniknutiu (IP65, IP67, IP68)
• Klasifikácia nebezpečných oblastí (Ex ia, Ex d atď.)

Dobre naplánované usporiadanie inštalácie zabraňuje chybám merania spôsobeným zlými prietokovými podmienkami alebo elektrickým rušením.

5. Stanovte rozsah prietoku a požiadavky na presnosť

Definovanie prevádzkový prietok a požadovaná presnosť je rozhodujúca.

Uveďte:

• Minimálny, normálny a maximálny prietok
• Očakávaný rozsah fluktuácie procesu
• Požadovaná presnosť alebo opakovateľnosť (napr. ±0,1 %, ±0,2 %, ±0,5 % ±1,0 %)

Správna veľkosť merača zaisťuje, že prietok zostane v optimálnom rozsahu rozsah merania (zóna stability Reynoldsovho čísla) ,vyhnite sa nepresnostiam s nízkym prietokom alebo nadmernej saturácii.

6. Vyhodnoťte pomer útlmu a stratu tlaku

• Pomer stíšenia opisuje flexibilitu rozsahu merania (napr. 1:10, 1:20).
  Vyšší pomer tlmenia ponúka lepšiu adaptabilitu na meniace sa podmienky prúdenia.
• Strata tlaku musia byť minimalizované, aby sa predišlo neefektívnosti procesu.
  Niektoré technológie ako napr Coriolis a Vortex môže spôsobiť pokles tlaku – vždy skontrolujte, či to proces dokáže tolerovať.

7. Úvahy o rozpočte a životnom cykle

Zatiaľ čo počiatočná cena nástroja je dôležitá, celkové náklady na vlastníctvo (TCO) treba zvážiť:

• Nákupná cena vs. presnosť a spoľahlivosť
• Frekvencia kalibrácie a údržby
• Dostupnosť náhradných dielov
• Spotreba energie a náklady na prestoje

Pri veľkých projektoch bilancovanie výkon , dlhovekosť , a rozpočtu zabezpečuje ekonomickú hodnotu počas celého životného cyklu produktu.

8. Požiadavky na certifikáciu a súlad

Prietokomery musia byť v súlade s príslušnými medzinárodnými normami a predpismi v závislosti od použitia a vývozného miesta:

• Bezpečnosť a ochrana proti výbuchu: IECEx, ATEX, UL
• Elektrická zhoda: CE-EMC, CE-LVD
• Tlakové zariadenie: CE-PED, ASME
• Potraviny a farmácia: FDA, 3A, EHEDG
• Obchodná a legálna metrológia: MID (smernica o meracích prístrojoch)

Správna certifikácia zaručuje, že prístroj spĺňa globálne bezpečnostné a výkonnostné normy.

Záver

Systematický výberový proces zabezpečuje nielen technickú kompatibilitu, ale aj dlhodobú stabilitu a súlad s predpismi.

Pochopením stredná , princíp merania , podmienky inštalácie , a certifikačné potreby môžu inžinieri a špecialisti na obstarávanie dosiahnuť optimálne výsledky – minimalizovať riziká a maximalizovať efektivitu.

O VNER Electronic Technology LTD $ $ , spájame desaťročia skúseností v teréne s pokročilými technológiami merania prietoku, aby sme našim partnerom pomohli vybrať najvhodnejšie riešenia pre ich aplikácie – od úprava vody a petrochemický rastliny to ropa a plyn a polysilikónový priemysel.

Autorom je Shawn Cao

Riaditeľ oddelenia medzinárodného obchodu

VNER Electronic Technology LTD
