Deväť skrytých inštalačných chýb, ktoré ohrozujú presnosť prietoku

Stretli ste sa niekedy s nepresnými údajmi, ťažkou údržbou alebo úplným zlyhaním počas inštalácie prietokomeru?

Vo väčšine prípadov problém nespočíva v samotnom prístroji, ale v detailoch inštalácie, ktoré sú často prehliadané.
Nedostatočné priame vedenie potrubia pre elektromagnetické prietokomery, nesprávne umiestnené filtre pre prietokomery s premenlivou plochou alebo tlakové kohútiky inštalované smerom nadol na klinových prietokomeroch – všetky tieto malé chyby môžu viesť k závažným poruchám systému.
Tento článok zhŕňa deväť najbežnejších problémov s inštaláciou na mieste, ktoré sa vyskytujú v aplikáciách prietokomerov, čo vám pomôže vyhnúť sa týmto nástrahám priamo od zdroja.

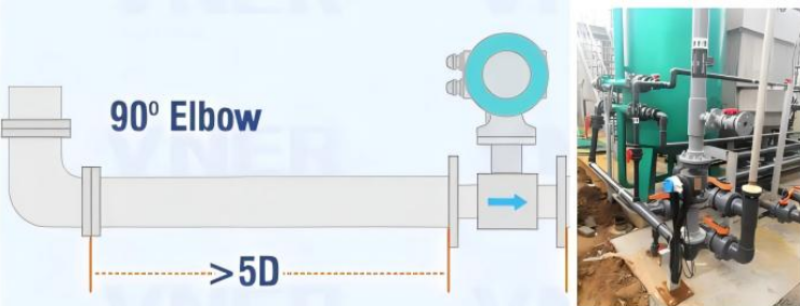

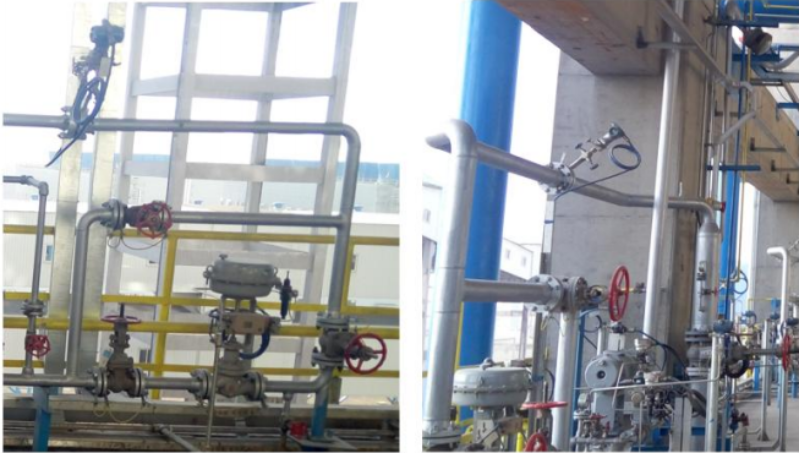

01. Nesprávna montážna poloha alebo nedostatočná dĺžka priameho potrubia (elektromagnetický prietokomer)

• Aby sa zabezpečilo presné meranie, prietokomer musí vždy pracovať v stave plného potrubia.

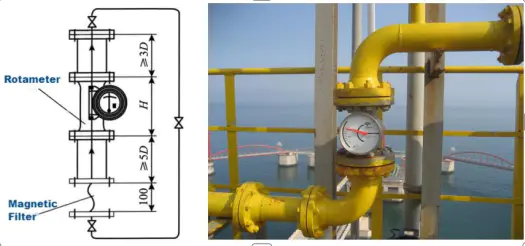

02. Nesprávna inštalácia magnetického filtra (prietokomer s premenlivou plochou)

• Vstupný priamy chod by sa mal merať za magnetickým filtrom, nie pred ním.

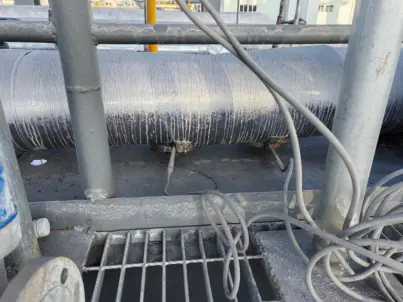

03. Nesprávna inštalácia klinového prietokomeru

• Inštalácia tlakovej príruby smerom nadol alebo príliš blízko k plošine nezanecháva žiadny priestor na údržbu a spôsobuje hromadenie sedimentov v tlakovom porte, čo vedie k chybám merania. Vždy dbajte na správnu orientáciu a údržbu.

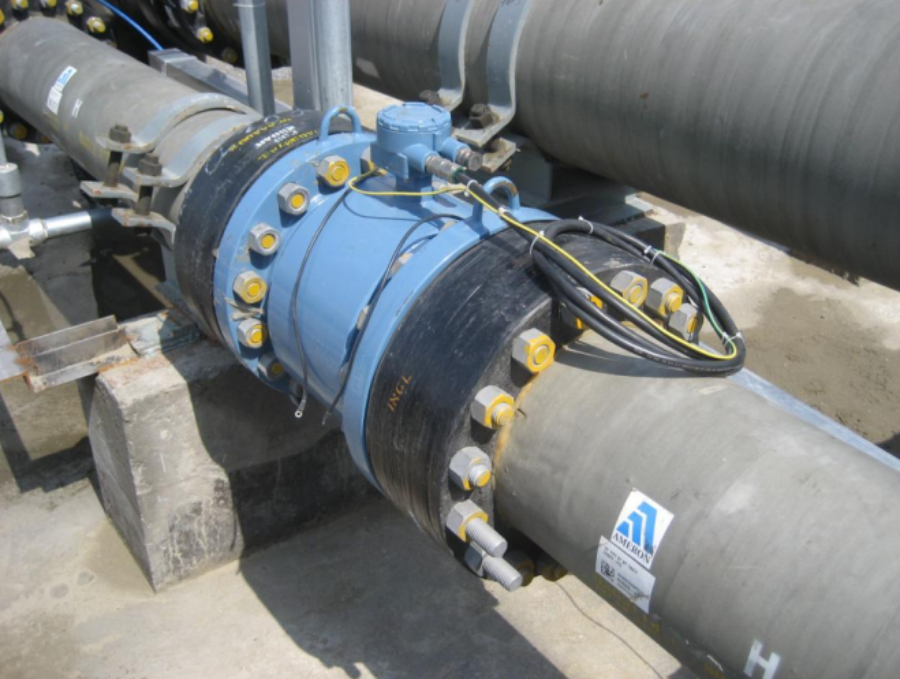

04. Uzemňovacie krúžky požadované pre nekovové potrubia (elektromagnetický prietokomer)

• Elektromagnetické prietokomery musí byť správne uzemnený.
• Pre kovové potrubia je možné použiť vnútorné uzemňovacie elektródy.
• Pre nekovové alebo vložkované kovové potrubia sú potrebné uzemňovacie krúžky, aby sa zabezpečila stabilná referencia signálu.

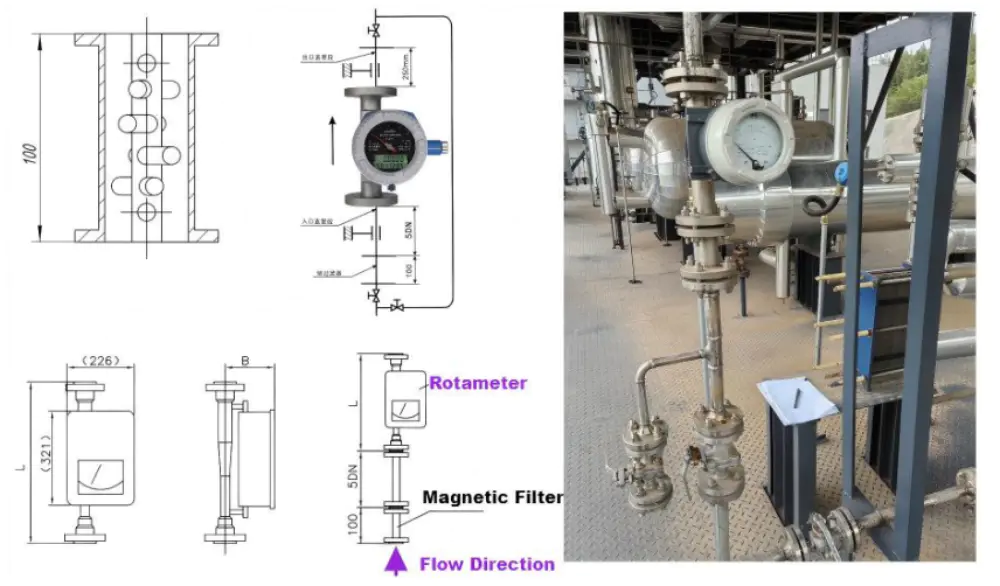

05. Požiadavky priameho chodu proti prúdu a po prúde (prietokomer s premenlivou plochou)

• Vstupné a výstupné potrubie by malo zodpovedať veľkosti otvoru merača.
• Ak to priestor na inštaláciu dovoľuje, dodržujte aspoň 5D dĺžky priameho potrubia pred a 3D po prúde.
• Poznámka: Niektorí výrobcovia nemusia požadovať priamu prevádzku. ale stále sa odporúčajú dostatočné dĺžky
  optimálna presnosť.

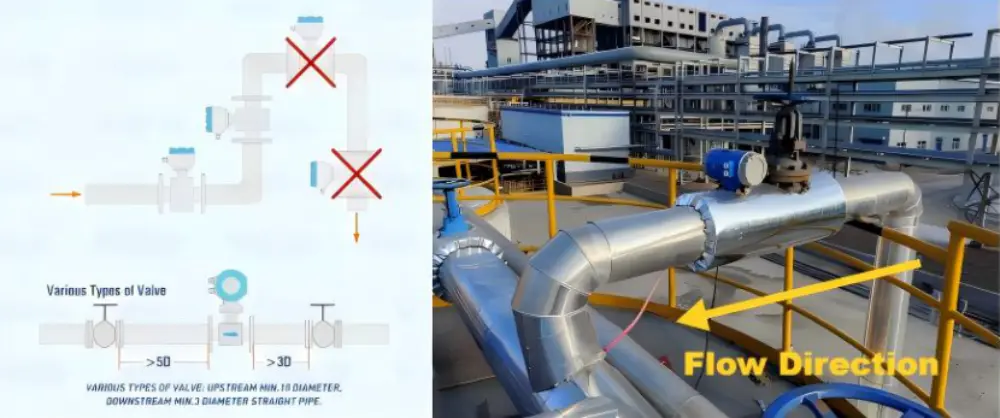

06. Požiadavky na priamy chod proti prúdu a po prúde (elektromagnetický prietokomer)

• Neinštalujte prietokomer v blízkosti prvkov rušiacich prietok, ako sú ventily, kolená alebo obtokové potrubia.
• Vždy, keď je to možné, zabezpečte aspoň 10D proti prúdu a 5D po prúde priamych tratí („pravidlo 10D-5D“).
• Na dosiahnutie stabilných a presných údajov udržujte minimálne 5D pred a 3D po prúde.

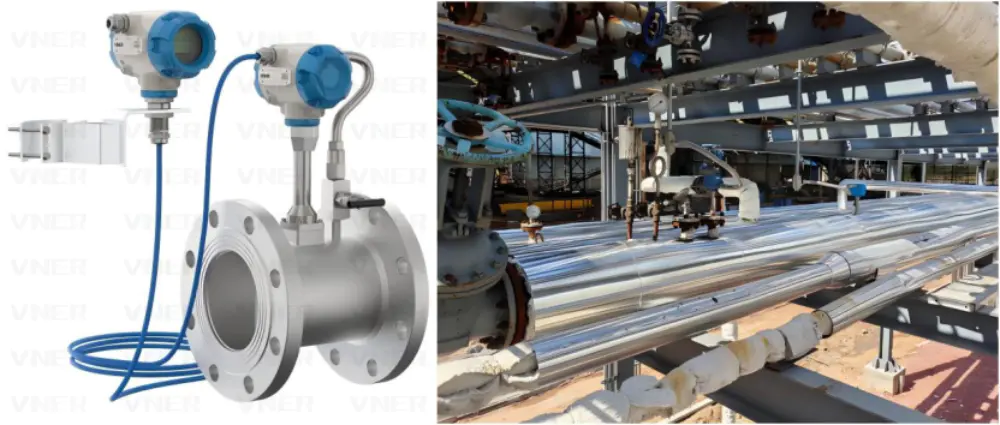

07.Vírový prietokomer vzdialeného typu odporúčaný na meranie pary

• Pre meranie pary a inštalácie potrubných stojanov sa odporúča vzdialený vírový prietokomer (rozdeleného typu). Táto konfigurácia umožňuje diaľkové odčítanie a nastavenie parametrov, čím sa prevodník drží mimo oblastí s vysokou teplotou (>250 °C) a je vhodný na vyvýšené alebo neprístupné miesta.
• Diaľkový kábel musí byť dvojžilový tienený kábel dodávaný výrobcom so štandardnou dĺžkou 5 m (prispôsobiteľné do 20 m).

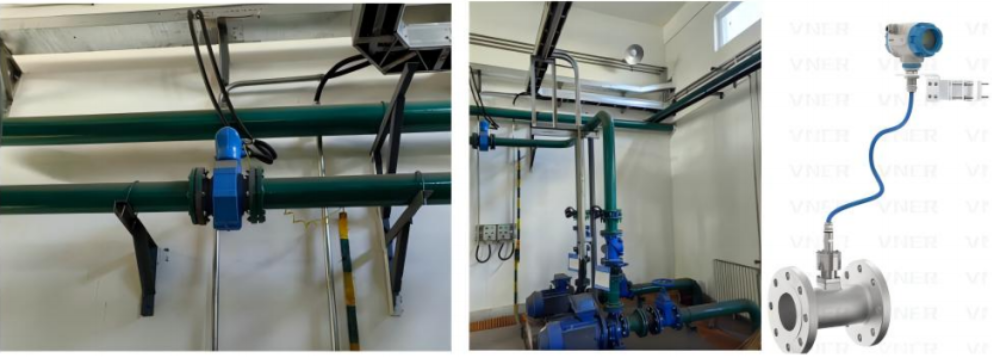

08. Pre ťažko dostupné inštalácie používajte nástroje vzdialeného typu

• Pre inštalácie umiestnené vo výške, vo výkopoch alebo pozdĺž potrubných regálov, kde je obtiažne pozorovanie alebo nastavovanie na mieste, sa dôrazne odporúčajú prístroje vzdialeného typu pre bezpečnejšiu a pohodlnejšiu prevádzku.

09. Montážna poloha snímačov diferenciálneho tlaku (prietokomer s clonou)

• V závislosti od usporiadania inštalácie by mal byť prevodník diferenčného tlaku namontovaný na úrovni zeme alebo na dostupnej plošine pre jednoduchšiu kalibráciu a údržbu.

• Týchto deväť príkladov poukazuje na najčastejšie chyby pri inštalácii, ktoré sa vyskytujú v aplikáciách merania prietoku. Pochopením a riešením týchto podrobností počas nastavenia môžete zlepšiť spoľahlivosť, znížiť prestoje a zaistiť dlhodobú presnosť merania.
