Čo robí Coriolisov hmotnostný prietokomer konečným riešením pre vysoko presné meranie v modernom priemysle?

Uprostred hlbokej transformácie Industry 4.0 už presnosť merania tekutín nie je len technickým parametrom; stala sa základnou metrikou na meranie efektívnosti automatizovanej výroby a inteligentných úrovní monitorovania. So svojou podvratnou filozofiou dizajnu, Coriolisov hmotnostný prietokomer úplne prelomil okovy tradičného objemového merania, ktoré je často obmedzené faktormi prostredia, ako je teplota, tlak a hustota tekutiny. V súčasnosti táto technológia rýchlo preniká do špičkových výrobných sektorov, ako je petrochemický, potravinársky a farmaceutický priemysel, výroba polovodičov a námorný priemysel a stáva sa uznávaným „zlatým štandardom“ pre komplexné monitorovanie tekutín. Keďže globálne priemyselné odvetvia smerujú k uhlíkovej neutralite a znižovaniu odpadu, možnosť priameho merania hmotnosti poskytuje konečný dátový základ pre optimalizáciu zdrojov a sledovanie uhlíkovej stopy.

Čo je Coriolisov hmotnostný prietokomer?

Coriolisov hmotnostný prietokomer je sofistikovaný presný prístroj navrhnutý na základe klasických dynamických princípov, konkrétne Coriolisovho javu. Z hľadiska fyzikálnej podstaty ide o generácie na rozdiel od tradičných clonových, turbínových, či elektromagnetických prietokomerov. Bežné zariadenia väčšinou merajú „objem“ tekutiny, ktorá je veľmi náchylná na rušenie spôsobené tepelnou expanziou alebo kontrakciou. Na rozdiel od toho Coriolisov meter meria "skutočnú hmotnosť" tekutiny - fyzikálne množstvo, ktoré zostáva konštantné za akýchkoľvek prevádzkových podmienok, či už ide o vriacu kvapalinu alebo stlačený plyn.

Vnútorne sa jeho jadro skladá z jednej alebo dvoch meracích trubíc udržiavaných v stave presne kontrolovanej vibrácie. Vysokofrekvenčný malý ovládač (riadiaca cievka) poháňa meracie trubice, aby vibrovali na ich špecifickej vlastnej frekvencii, podobne ako ladička. Tento dizajn dômyselne využíva zotrvačnú silu generovanú časticami tekutiny pohybujúcimi sa vo vibračnom systéme, čím premieňa abstraktný atribút hmotnosti na zachytiteľné mechanické signály. Tento prístup priameho merania eliminuje potrebu zložitých výpočtov hustoty a poskytuje procesným inžinierom „jediný zdroj pravdy“.

Ako funguje hmotnostný prietokomer?

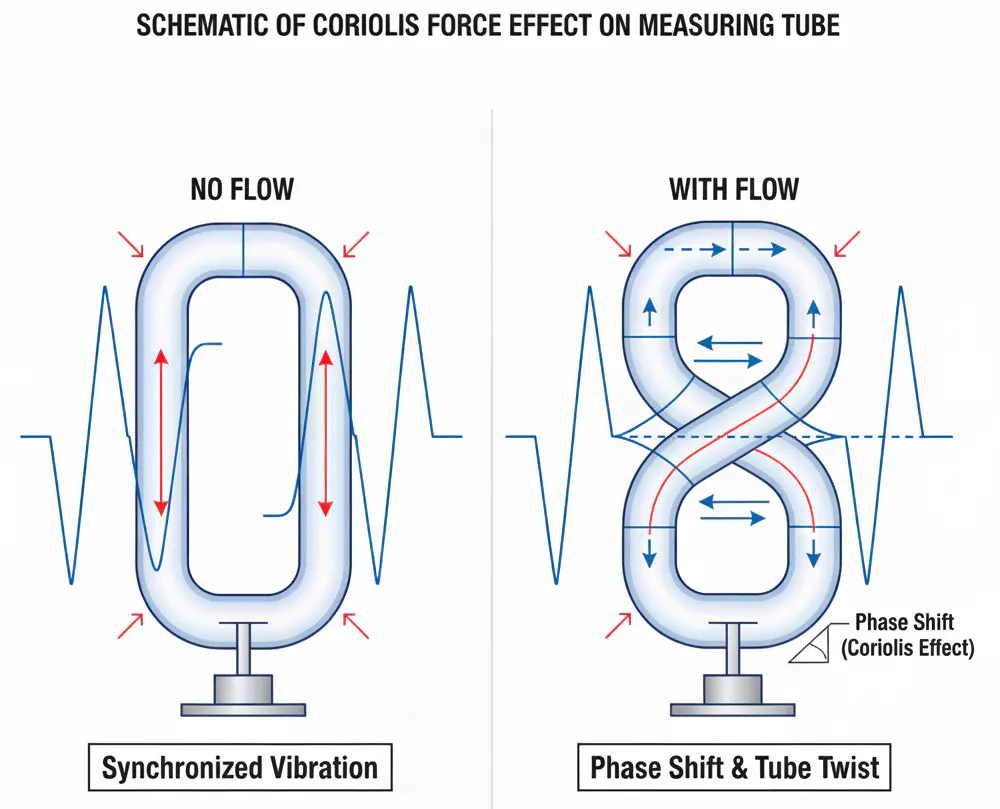

Aby sme hlboko pochopili operačný mechanizmus tohto prietokomeru, musíme pozorovať dynamické mechanické správanie tekutiny pri jej vstupe do vysokofrekvenčných vibračných trubíc. Tento proces možno rozdeliť do štyroch základných technických etáp:

Vysokofrekvenčné vibračné budenie: Po spustení prietokomeru pohon poháňa meracie trubice, aby vytvárali mikrovibrácie s vysokou frekvenciou (zvyčajne 400-1000 Hz). V statickom stave (bez prietoku) sú vibračné cykly celej trubice úplne synchronizované v čase aj priestore. Senzory na vstupe a výstupe detegujú identické sínusové vlny.

Zapojenie Coriolisovej sily: Keď kvapalina alebo plyn začne prúdiť cez vibrujúce rúrky vysokou rýchlosťou, pohybujúce sa častice tekutiny sa v dôsledku zotrvačnosti snažia odolávať periodickým vibráciám rúrok. Na vstupnej strane kvapalina odoláva odtláčaniu od stredu vibrácií; na výstupnej strane odoláva spätnému stiahnutiu. Táto sila interakcie je vo fyzike známa ako „Coriolisova sila“.

Mechanická deformácia a skrútenie: Coriolisova sila pôsobí v opačných smeroch na vstupnú a výstupnú polovicu trubice, čo spôsobuje, že trubica podlieha jemnému "skrúteniu" alebo "deformácii", ktorá je neviditeľná voľným okom. Toto mechanické skrútenie je priamo úmerné prietoku hmoty – čím viac hmoty sa pohybuje, tým väčšia je sila a tým významnejšie je skrútenie.

Konverzia fázového posunu a dekódovanie údajov: Táto deformácia narúša synchronizáciu medzi dvoma koncami trubice. Senzory inštalované na vstupnom a výstupnom konci zachytávajú „fázový posun“ (časové oneskorenie) medzi dvoma vibračnými signálmi. Prostredníctvom vysokovýkonných čipov na digitálne spracovanie signálu (DSP) systém okamžite prevádza tento mikrosekundový časový rozdiel na mimoriadne presné údaje hmotnostného prietoku, pričom súčasne vypočítava hustotu zo zmeny vlastnej frekvencie.

Aké sú významné výhody Coriolisových prietokomerov?

Dôvod Coriolisove prietokomery nahradili tradičné v mnohých špičkových priemyselných scenároch pramení z kombinácie takmer nekompromisných technických výhod:

Bezkonkurenčná presnosť merania a opakovateľnosť: Moderné Coriolisove merače môžu poskytnúť presnosť merania hmotnosti až ±0,1% alebo dokonca ±0,05%. Táto úroveň presnosti je rozhodujúca pre prevod do úschovy, kde aj 0,5 % chyba môže viesť k stratám miliónov dolárov za rok. Vysoká opakovateľnosť zaisťuje, že výrobný proces zostáva konzistentný sériu po dávke.

Vynikajúce vibrácie a odolnosť voči prostrediu: Vnútorná pracovná frekvencia nástroja je zvyčajne nastavená presne okolo 400 Hz. Táto vysokofrekvenčná prevádzka funguje ako prirodzený „filter“, ktorý umožňuje zariadeniu rozlíšiť vlastný merací signál od nízkofrekvenčného mechanického hluku bežného v priemyselných prostrediach – ako je hukot veľkých čerpacích súprav, priemyselných kompresorov alebo hlavných lodných motorov. To zaisťuje extrémne vysokú stabilitu čítania aj v tých „najhlučnejších“ podmienkach prevádzky.

Zjednodušená inžinierska implementácia a údržba s nízkym životným cyklom:

• Žiadne požiadavky na priame potrubie: Na rozdiel od turbínových alebo ultrazvukových meračov, ktoré vyžadujú 10-20 priemerov priameho potrubia na stabilizáciu prietokových profilov, Coriolisov merač je nezávislý od prietokového profilu. V stiesnených priestoroch, ako sú pobrežné plošiny alebo lodné kajuty, to šetrí obrovské množstvo priestoru a nákladov na inžinierstvo.
• Žiadne pohyblivé časti v prúde: Nie sú tu žiadne ložiská, ktoré by sa opotrebovali, ani rotory, ktoré by sa mohli upchať. Výsledkom sú neuveriteľne nízke celkové náklady na vlastníctvo (TCO) a vysoká doba prevádzkyschopnosti kritickej infraštruktúry.

"Digitálny snímač" s integráciou viacerých parametrov: Jediný Coriolisov meter poskytuje „trojicu“ údajov: hmotnostný prietok, hustotu a teplotu. Integráciou týchto hodnôt môže merací prístroj vydávať aj objemový prietok a koncentráciu, čím efektívne nahradí tri samostatné prístroje jedným digitálnym uzlom.

Séria VNER AC, AG a AH: Špecializované riešenia pre priemyselné výzvy

Na splnenie rôznorodých a často extrémnych požiadaviek moderného priemyslu vyvinula spoločnosť VNER tri špecializované série Coriolisových hmotnostných prietokomerov, z ktorých každý je navrhnutý pre špecifické prevádzkové prostredia a regulačné normy.

1. Coriolisov hmotnostný prietokomer série AC: Vlajková loď pre všestranné priemyselné aplikácie

The Coriolisov hmotnostný prietokomer AC série predstavuje vrchol vlajkovej lode technológie VNER, ktorá je navrhnutá tak, aby slúžila ako všestranný „ťažný kôň“ pre vysoko presné meranie hmotnostného toku a hustoty v najširšom spektre priemyselných sektorov.

• Technická dokonalosť a integrita signálu : Poháňaný platformou plne digitálnych vysielačov série A, využíva pokročilé digitálne spracovanie signálu (DSP) na ľahké spracovanie signálov s veľmi nízkym prietokom. Integrovaný MFD™ (Multi-Frequency Drive) technológia poskytuje výnimočnú stabilitu aj v prítomnosti unášaného plynu alebo plyn-kvapalina v dvojfázových podmienkach, ktoré zvyčajne spôsobujú zlyhanie tradičných meračov.

• Extrémne špecifikácie : Môže sa pochváliť presnosťou hmotnostného prietoku až ±0,05 % a znesie prevádzkové tlaky až 15,0 MPa . Jeho tepelná odolnosť je bezkonkurenčná s modelmi schopnými pracovať v kryogénnych zónach pri -196 °C alebo v extrémnych horúčavách až 380 °C .

• Kľúčové aplikácie : Je to preferovaná voľba pre presné dávkovanie chemikálií, miešanie uhľovodíkov v rafinériách a vysokotlakové vstrekovacie lyžiny v náročnom prostredí na mori.



2. Špecializovaný Coriolisov hmotnostný prietokomer AG CNG/LNG: Určený pre palivo CNG a LNG

The AG CNG/LNG Špecializovaný Coriolisov hmotnostný prietokomer je vysoko špecializovaný rad navrhnutý špeciálne pre hodnotový reťazec zemného plynu, ktorý sa zameriava na jedinečné výzvy spojené s prepravou stlačeného zemného plynu (CNG) a skvapalneného zemného plynu (LNG).

• Vysokotlaková a kryogénna odolnosť : Model AG CNG015 je skonštruovaný tak, aby prežil extrémne tlaky pri tankovaní vozidla, s menovitým výkonom do 40,0 MPa . Naopak, modely LNG sú optimalizované pre kryogénnu realitu kvapalného metánu, pričom zachovávajú štrukturálnu integritu -196 °C aby sa predišlo únikom a nepresnostiam.

• Inteligentné algoritmy na meranie plynu : Obsahuje proprietárne Algoritmus A-GAS™ , táto séria poskytuje ultravysokofrekvenčné rozlíšenie na odstránenie chýb, ktoré sú zvyčajne spôsobené nízkou hustotou plynu a vysokou rýchlosťou prúdenia. To zaisťuje certifikovanú presnosť dávkovania paliva ±0,50 % .

• Kľúčové aplikácie : Nevyhnutné pre výdajné stojany CNG na maloobchodných staniciach, veľké zásobovanie lodí LNG a vykladanie prívesov na virtuálnych potrubných satelitných staniciach.



3. AH Hygienický Coriolisov hmotnostný prietokomer: Štandard pre hygienické a aseptické procesy

The AH Hygienický Coriolisov hmotnostný prietokomer sa venuje sanitárnemu svetu, kde je čistota a precíznosť rovnako prvoradá. Je prispôsobený pre potravinársky, nápojový, mliečny a farmaceutický priemysel.

• Aseptické inžinierstvo : Senzor je vybavený samovypúšťacou dráhou toku bez mŕtvej zóny, ktorá eliminuje riziko rastu baktérií. Navlhčené časti sú štandardne vyleštené Ra 0,8 μm , s vysokým leskom Ra 0,38 μm možnosť pre najcitlivejšie farmaceutické tekutiny. Je plne podporuje CIP/SIP , čo znamená, že môže podstúpiť opakované vysokoteplotné sterilizačné cykly bez zmeny presnosti.

• Integrita materiálu a zhody : Všetky zmáčané komponenty sú vyrobené z SS316/SS316L a sú plne v súlade s ASME BPE a ďalšie globálne hygienické normy, ktoré zaisťujú najvyššiu úroveň bezpečnosti výrobkov.

• Kľúčové aplikácie : Rozhodujúce pre štandardizáciu tuku pri spracovaní mlieka, presné dávkovanie prísad v pivovaroch a prípravu pufrov vo farmaceutickej výrobe, kde sú povinné záznamy o šaržiach.



Porovnávacia tabuľka bežných technológií na meranie prietoku

Aké tekutiny môže merať Coriolisov meter?

Coriolisov prietokomer je v priemysle oslavovaný ako „univerzálny hráč“. Jeho robustná prispôsobivosť znamená, že pokiaľ je materiál meracej trubice – od nehrdzavejúcej ocele 316L po Hastelloy C22 alebo titán – kompatibilný s korozívnym účinkom média, dokáže zvládnuť takmer všetky podmienky:

Extrémne zložitá manipulácia s tekutinami: Vyniká pri meraní vysokoviskóznych polymérov, ktoré by zabavili turbínový meter, banských kalov s nenewtonovskou charakteristikou kvapalín a abrazívnych suspenzií. Vo farmaceutickom sektore jeho dizajn „full-drain“ podporuje Clean-in-Place (CIP) a Sterilization-in-Place (SIP), čím nezabezpečuje žiadnu krížovú kontamináciu medzi šaržami.

Vysoko presné priemyselné meranie plynu: Plyny sú vysoko stlačiteľné, vďaka čomu je objemové meranie nočnou morou. Coriolisov merač ignoruje kolísanie tlaku a meria molekuly plynu priamo. To z neho robí preferovanú voľbu pre vysokotlakovú prepravu zemného plynu, čerpacie stanice vodíka a priemyselnú distribúciu čistého plynu.

Výzvy a hranice dvojfázového toku: Historicky „slimací prietok“ alebo vysoké strhávanie plynu spôsobili zastavenie Coriolisových meračov. Avšak ďalšia generácia meračov využíva "Multi-Frequency Drive" a pokročilé algoritmy DSP na udržanie vibrácií, aj keď je kvapalina chaotická zmes oleja, vody a plynu. Ide o prielom pre ropný a plynárenský priemysel, najmä v monitorovaní ústia vrtu, kde je inštalácia separačného zariadenia príliš nákladná.

Často kladené otázky o Coriolisových prietokomeroch

1: Prečo je Coriolisov meter drahší ako iné typy? A1: Počiatočné náklady sú vyššie v dôsledku komplexnej výroby vibračných trubíc a sofistikovanej elektroniky potrebnej na spracovanie mikrosekundového signálu. Ak však zohľadníte chýbajúce priame potrubie, odstránenie snímačov teploty/tlaku a dizajn s nulovou údržbou, „celkové náklady na vlastníctvo“ sú často nižšie počas 5-ročného obdobia.

2: Záleží na orientácii merača počas inštalácie? A2: Áno. Pre kvapalné aplikácie sa uprednostňuje poloha "rúrky dole", aby sa zabránilo zachyteniu vzduchových bublín. Pri plynových aplikáciách je najlepšie použiť „tubes-up“, aby sa umožnilo odvádzanie skondenzovanej vlhkosti. Bočná montáž sa používa pri samovypúšťaní kalov.

3: Môže sa Coriolisov meter poškodiť vzduchom v potrubí? A3: Vo všeobecnosti nie. Aj keď vzduch môže spôsobiť dočasnú „chybu merania“ alebo „šum“ v signáli, merač mechanicky nepoškodí. Elektronika je navrhnutá tak, aby obnovila signál hneď, ako sa prietok kvapaliny vráti do normálu.

4: Existuje maximálny limit viskozity pre tieto merače? A4: Neexistuje žiadne teoretické obmedzenie pre fyziku Coriolisovho javu. Prakticky je však limit určený poklesom tlaku. Extrémne viskózne kvapaliny vyžadujú väčší tlak čerpadla na pohyb cez zakrivené rúrky merača.

5: Ako často potrebujem prekalibrovať Coriolisov glukomer? A5: Pretože neexistujú žiadne pohyblivé časti, ktoré by sa opotrebovali, "nulový bod" je neuveriteľne stabilný. Mnoho priemyselných odvetví rekalibruje iba každých 2 až 5 rokov alebo vždy, keď to vyžadujú regulačné požiadavky. Ak meradlo nie je vystavené extrémnej korózii alebo erózii, jeho kalibračný faktor zostáva pozoruhodne konštantný.

Ako konečné riešenie pre vysoko presné meranie v modernom priemysle, rozšírené prijatie Coriolisov hmotnostný prietokomer znamená totálny skok z „éry hrubého objemového merania“ do „éry presného riadenia hmotnosti“. Poskytnutím jediného, ​​spoľahlivého a viacparametrového zdroja údajov umožňuje inžinierom optimalizovať ich procesy s bezprecedentnou granularitou. Či už ide o zabezpečenie presného chuťového profilu nealkoholického nápoja alebo riadenie prepravy miliónov galónov LNG, Coriolisov meter je najspoľahlivejší kontrolný prístroj vo svete dynamiky tekutín. Vďaka neustálej iterácii snímacej technológie a výpočtového výkonu bude toto inteligentné zariadenie nepochybne hrať nezastupiteľnú úlohu v ekologických továrňach a globálnej energetickej transformácii budúcnosti.
