Prečo sa Vortexový prietokomer stane po inštalácii nestabilným – alebo dokonca prestane fungovať?

Už ste niekedy zažili vírový prietokomer, ktorý po inštalácii ukazuje slabú presnosť, veľké kolísanie signálu alebo dokonca úplnú stratu signálu?

V mnohých prípadoch nie je hlavnou príčinou samotný nástroj, ale skôr nesprávne dimenzovanie a inštalačné postupy. Vortexové prietokomery sú vysoko citlivé na rýchlostný profil, režim prúdenia a konfiguráciu potrubia. Malé odchýlky v týchto detailoch môžu viesť k významným chybám merania.

Tento článok vysvetľuje kľúčové inžinierske princípy, ktoré stoja za správnym dimenzovaním, výberom redukcie a požiadavkami na priame potrubie, na základe priemyselných noriem a overeného experimentálneho výskumu.

1. Dimenzovanie merača pre široký pomer zníženia: Prečo je často potrebné zmenšiť priemer

Na dosiahnutie a široký pomer odbočenia a zabezpečiť dostatočnú silu signálu pri nízkych prietokoch, je bežnou inžinierskou praxou zmenšiť priemer prietokomeru vzhľadom na potrubie aby sa zvýšila rýchlosť tekutiny.

Pre prietokomery závislé od rýchlostného profilu -ako napríklad:

• Vortexové prietokomery
• Vírivé (vírové precesie) prietokomery
• Elektromagnetické prietokomery

toto prispôsobenie priemeru sa typicky dosiahne použitím koncentrické reduktory .

Všeobecný princíp veľkosti

• Vo väčšine aplikácií je menovitý priemer prietokomeru by mal byť rovnaký alebo menší ako priemer potrubia .
• Pre vortex flowmeters, the calculated meter size is often o jednu až dve menovité veľkosti menšie ako potrubie.

Príklad

• Potrubie: 8" (DN200)
• Vírový prietokomer: 4" (DN100)

V špeciálnych prípadoch - ako napr preprava ropy alebo nízkoprietokové meranie dusíka — na splnenie extrémnych požiadaviek na odstavenie sa môžu použiť aj väčšie zníženia.

Častým problémom však zostáva predimenzovanie. Vo viacerých projektoch boli vybrané vírové prietokomery príliš veľké , výsledkom čoho je:

• Nedostatočná rýchlosť počas normálnej prevádzky
• Prevádzka mimo efektívneho meracieho rozsahu
• Vážna nestabilita signálu po uvedení do prevádzky

Poznámka k prípadu:

Pre nitrogen service with a 4" pipeline selected for start-up demand, installing a 1/2" vortex flowmeter represents an extreme reduction. Both the pipeline sizing logic and the meter selection require careful revaluation.

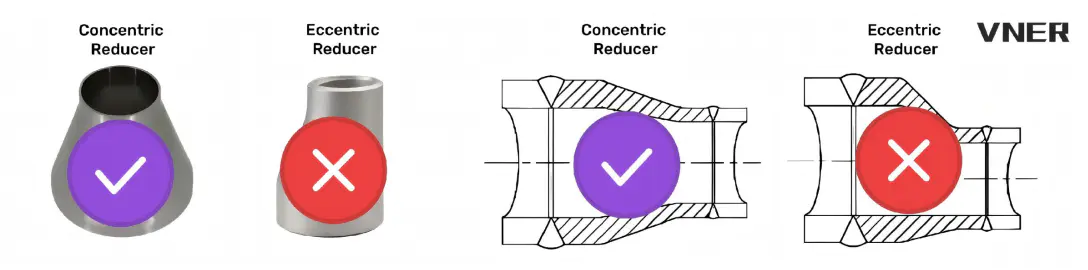

2. Výber redukcie: Vždy používajte koncentrické redukcie

Kedykoľvek sa vyžaduje zmenšenie alebo rozšírenie priemeru potrubia v inštaláciách vírivých prietokomerov:

Musia sa použiť koncentrické redukcie.

Excentrické redukcie vytvárajú asymetrické rýchlostné profily, ktoré výrazne zhoršujú presnosť merania v prístrojoch citlivých na rýchlosť.

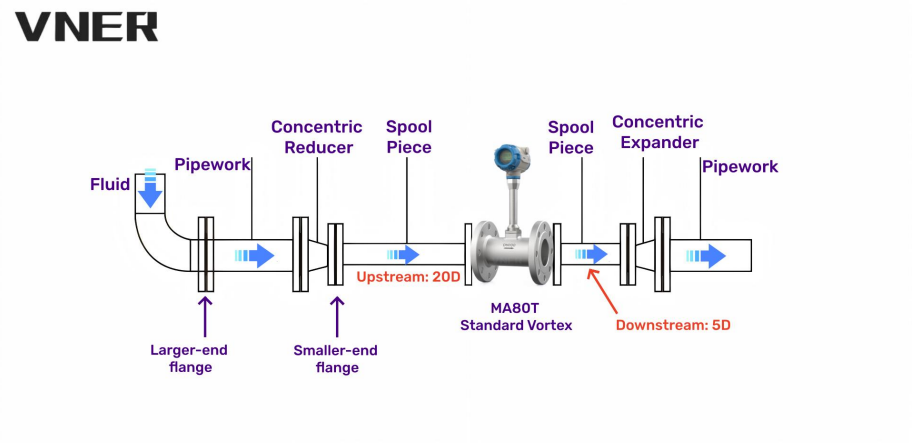

3. Požiadavky na priame potrubie pre inštalácie so zníženým priemerom

Požiadavky na geometriu reduktora

Ak chcete minimalizovať skreslenie toku:

• The uhol kužeľa α reduktora by nemal presiahnuť 15°
• Za týchto podmienok môže byť reduktor považovaný za súčasť dĺžky priameho potrubia

Obaja reduktory pred a po prúde musia byť koncentrické, postupné reduktory.

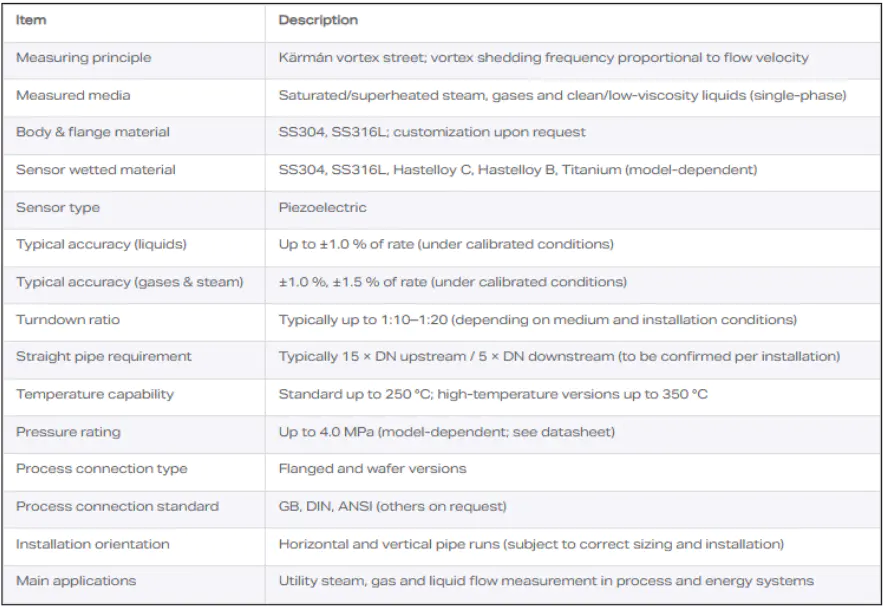

4. Minimálne požiadavky na dĺžku priameho protiprúdu (typické hodnoty)

D = vnútorný priemer potrubia

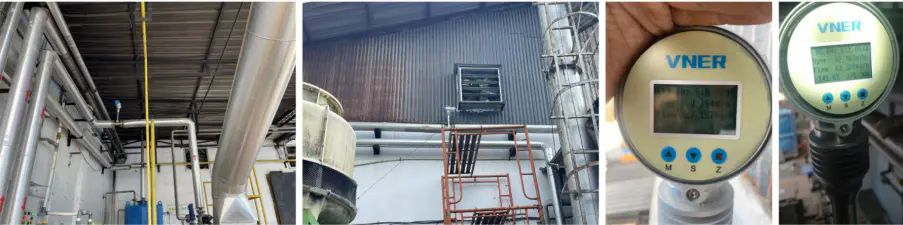

5. Všeobecné podmienky inštalácie pre vírivé prietokomery

Správne nainštalovaný vírivý prietokomer by mal spĺňať nasledujúce podmienky:

a) Inštaluje sa horizontálne alebo vertikálne (pre kvapaliny: smer prúdenia zdola nahor) v potrubí zodpovedajúcemu menovitému priemeru

b) Adekvátne, bez prekážok pred a po prúde priamej dĺžky potrubia, ako je špecifikované

c) Koaxiálne zarovnanie s potrubím; tesnenia nesmú zasahovať do prúdu

d) Viacdielne potrubie musí zostať rovné s minimálnym vychýlením osí

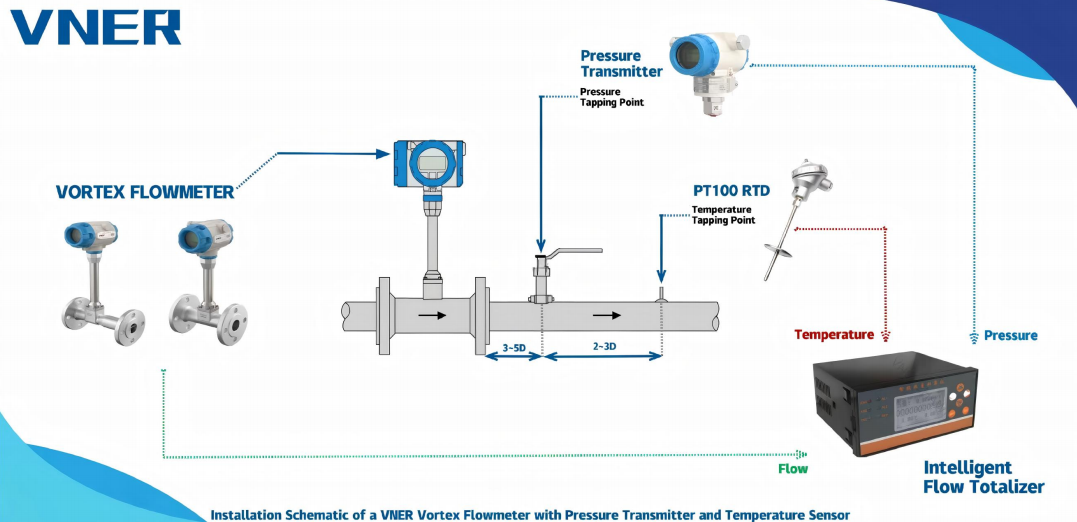

e) Meranie teploty:

• Najlepšie cez vstavanú teplomernú jímku
• V opačnom prípade nájdite snímač 2–5D po prúde

f) Meranie tlaku:

• Najlepšie cez vstavaný tlakový odber
• V opačnom prípade nájdite poklepanie 2–7D po prúde

g) Žiadne ventily alebo obtokové vedenia v priamych úsekoch potrubia

h) Žiadne ventily na reguláciu prietoku pred meradlom

i) Ak sú prítomné plynové bubliny alebo nečistoty, nainštalujte separátory alebo filtre proti prúdu priameho behu

6. Typické dĺžky priameho potrubia (meranie uzavretého potrubia)

7. Umiestnenie ventilu a úvahy o dvojfázovom prietoku

• Vyhnite sa ventilom alebo obtokom v blízkosti prietokomeru
• Ventily na znižovanie tlaku môžu spôsobiť zmenu fázy na výstupe
• Treba sa vyhnúť dvojfázovému prúdeniu (plyn v kvapaline alebo kvapalina v plyne).
• V prípade potreby použite predradené odlučovače plynov alebo filtre

8. Prečo by ste sa mali vyhnúť excentrickým redukciám

Coriolisove hmotnostné prietokomery a objemové prietokomery sú nezávislé od rýchlostného profilu.

Všetky ostatné prietokomery sú závislé od rýchlostného profilu a vyžadujú priame dĺžky potrubia pred a po prúde.

Kľúčové usmernenia pre odvetvie:

• Požiadavky na inštaláciu zariadení s rozdielovým tlakom musia spĺňať ISO 5167-1
• Pre other flowmeters, manufacturer installation guidelines must be strictly followed
• Excentrické reduktory vážne narúšajú rýchlostné profily a nemali by sa používať v blízkosti meračov závislých od rýchlosti

9. Vplyv koncentrických redukcií na rýchlostný profil (experimentálne dôkazy)

Experimentálne štúdie uskutočnené spoločnosťou Hydraulika TNO a Delft pomocou vzduchu a vody ukáž:

• Sústredný reduktor s pomerom priemeru D_meter / D_pipe ≈ 0,44 dokáže previesť asymetrický rýchlostný profil na takmer symetrický (asymetria < 2 %)
• Profil rýchlosti po prúde sa podobá a rýchlostný profil zástrčkového typu (PTVP)
• O 5D po prúde , profil zostáva stabilný naprieč:
  Re = 50 000 – 250 000 (vzduch)
  Re = 20 000 – 500 000 (voda)
• Sústredné reduktory nevylučujte vírenie , najmä tie, ktoré sú spôsobené priestorovými ohybmi
• Zariadenia na odstránenie vírenia môžu vyžadovať ≥6D dĺžka v závislosti od výšky vírenia

Zhrnutie zistení

• Sústredné reduktory significantly improve velocity symmetry
• Neodstraňujú vírenie
• Túto výhodu poskytujú iba koncentrické redukcie
• Excentrické reduktory spôsobujú vážne skreslenie rýchlosti

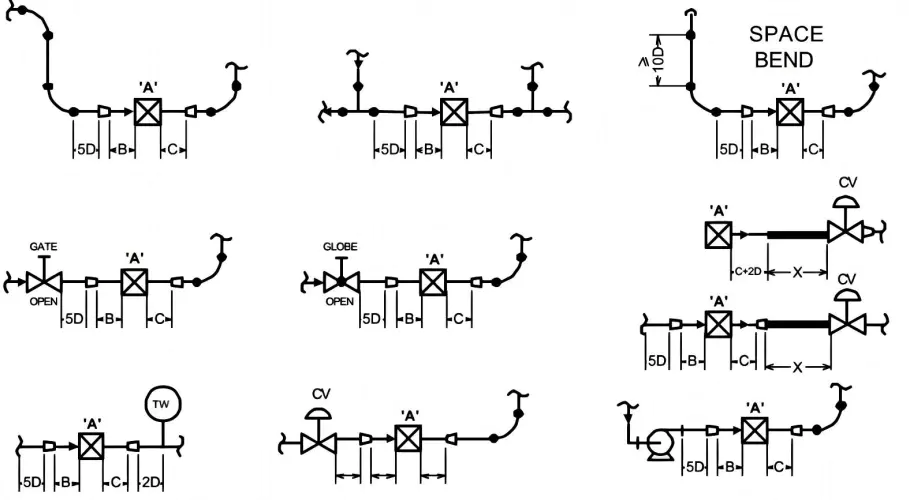

10. Požiadavky na priame potrubie pre inštalácie so zníženým priemerom

(D_meter / D_pipe ≤ 0,7)

Konečný technický prehľad

Keď má vírivý prietokomer nedostatočnú výkonnosť, príčinou je zriedkavo „kvalita prístroja“.

Častejšie je to a problém na úrovni systému zahŕňajúce:

• Nesprávny výber priemeru
• Nesprávny typ reduktora
• Nedostatočná dĺžka priameho potrubia
• Skreslený rýchlostný profil

Correct sizing koncentrické reduktory disciplined piping design sú základom stabilného a presného merania vírivého prietoku.

Ak správne navrhnete pole toku, prístroj vykoná svoju prácu.
