Prečo je prietokomer s kvapalinovou turbínou nevyhnutný pre vysoko presné dávkovanie kvapalín?

V oblasti presného merania tekutín zostáva prietokomer s kvapalinovou turbínou jedným z najspoľahlivejších a najúčinnejších nástrojov na manipuláciu s čistými kvapalinami s nízkou viskozitou. The Prietokomer s kvapalinovou turbínou série LWGY je dôkazom tejto spoľahlivosti a ponúka kompaktný dizajn, ktorý spája mechanickú robustnosť so sofistikovaným elektronickým snímaním. Tento prietokomer, navrhnutý špeciálne pre priemyselné a komerčné systémy, premieňa kinetickú energiu tekutiny na merateľnú rotačnú frekvenciu. Zameraním sa na jednoduchú konštrukciu a vysokorýchlostnú odozvu poskytuje séria LWGY nákladovo efektívne a zároveň vysoko presné riešenie pre rôzne kvapalné aplikácie od úpravy vody až po rafinované chemické spracovanie.

Ako séria LWGY prevádza rýchlosť prúdenia na rotačné údaje?

Hlavným funkčným princípom Prietokomer s kvapalinovou turbínou je zdanlivo jednoduchý, ale vyžaduje presné inžinierstvo na zachovanie presnosti. Keď kvapalina vstupuje do meracieho prístroja, je najprv upravená, aby sa zabezpečil stabilný profil prietoku predtým, ako dôjde k interakcii s vnútornými komponentmi.

Aká je úloha usmerňovača prietoku a zostavy rotora?

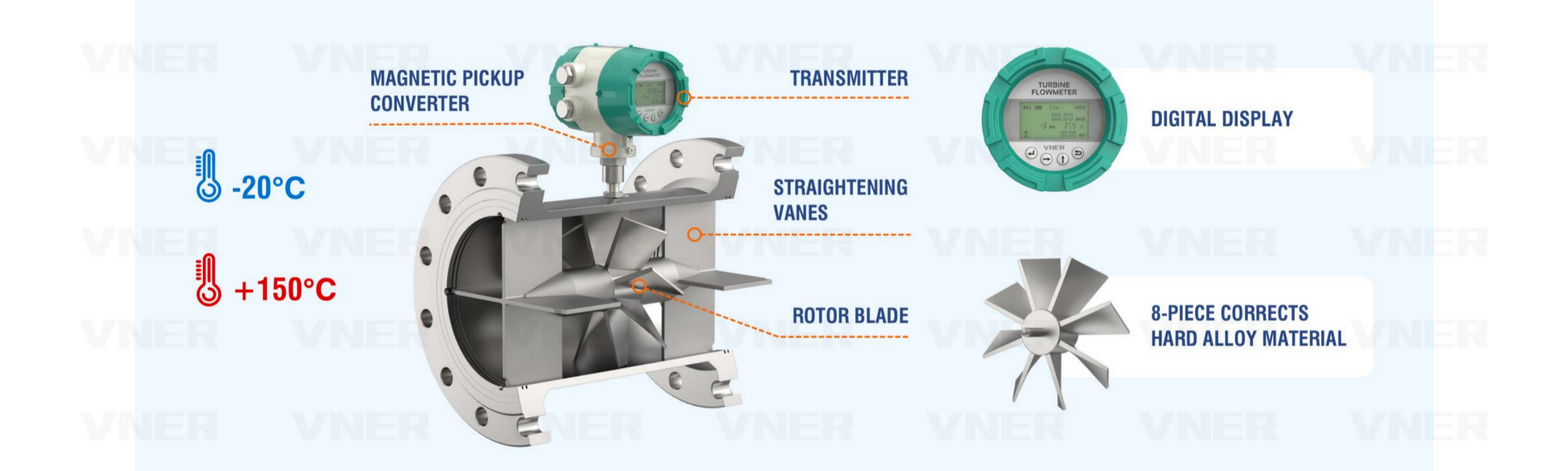

Proces začína, keď kvapalina prechádza cez integrovaný usmerňovač toku . Tento komponent je kritický, pretože eliminuje turbulencie a vírenie spôsobené ohybmi potrubia alebo ventilmi proti prúdu. Akonáhle je prietok stabilizovaný, prechádza cez rotor turbíny . Uhol lopatiek rotora je navrhnutý tak, aby rýchlosť kvapaliny nútila turbínu točiť sa. Vďaka presne opracovaným ložiskám a ľahkému rotoru sa rýchlosť rotora stáva priamo úmernou rýchlosti objemový prietok . Tento lineárny vzťah umožňuje Prietokomer s kvapalinovou turbínou zachovať takú vysokú presnosť v celom svojom prevádzkovom rozsahu.

Ako snímací snímač zisťuje presné priechody čepelí?

Na premenu mechanickej rotácie na elektrický výstup využíva séria LWGY vysokú citlivosť snímač snímača . Keď sa turbína otáča, lopatky z nehrdzavejúcej ocele prechádzajú magnetickým poľom generovaným snímačom umiestneným na vonkajšej strane telesa prietoku. Zakaždým, keď lopatka prejde okolo snímača, vygeneruje sa impulz. Výsledný pulzný signál má frekvenciu, ktorá je priamo úmerná rýchlosti prúdenia. Tento digitálny výstup môže byť odoslaný priamo na lokálny displej, PLC alebo dávkový ovládač na monitorovanie v reálnom čase a zaznamenávanie údajov.

Aké sú primárne technické špecifikácie série LWGY?

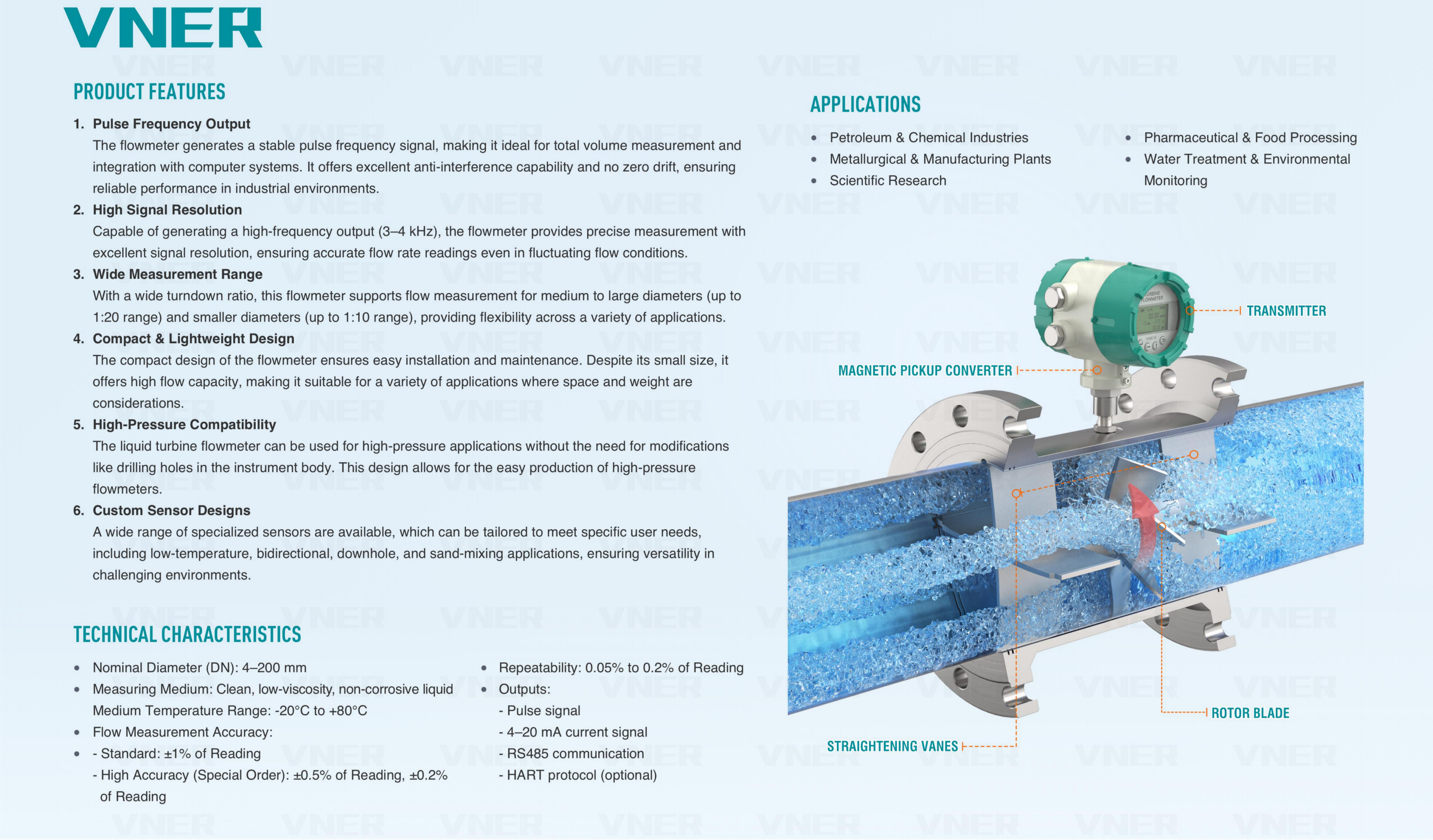

Na pomoc pri integrácii systému a výbere hardvéru uvádza nasledujúca tabuľka základné charakteristiky systému Prietokomer s kvapalinovou turbínou série LWGY :

Prečo je séria LWGY vhodná na dávkovanie a dávkovanie?

V mnohých priemyselných procesoch je schopnosť rýchlo a opakovane merať špecifický objem kvapaliny dôležitejšia ako monitorovanie nepretržitého prietoku. The Prietokomer s kvapalinovou turbínou vyniká v týchto „dávkových“ scenároch vďaka svojim jedinečným fyzikálnym vlastnostiam.

Zlepšuje rýchly čas odozvy presnosť dávkovania?

Jednou z výnimočných vlastností Séria LWGY je jeho rotor s nízkou zotrvačnosťou. Na rozdiel od ťažších meračov objemu, rotor turbíny v tomto Prietokomer s kvapalinovou turbínou zrýchľuje a spomaľuje takmer okamžite s prietokom kvapaliny. Táto „rýchla odozva“ je životne dôležitá vydávanie aplikácie, kde sa ventily rýchlo otvárajú a zatvárajú. Ak má glukomer pomalú dobu odozvy, môže prehliadnuť počiatočný „sliz“ tekutiny alebo pokračovať v počítaní po zatvorení ventilu, čo vedie k kumulatívnym chybám. LWGY zaisťuje, že každá kvapka je zohľadnená od začiatku do konca.

Ako výborná opakovateľnosť prospieva kontrole kvality?

Pri chemickom miešaní alebo farmaceutickom „dávkovaní“ je hlavným meradlom úspechu konzistencia. The Prietokomer s kvapalinovou turbínou ponúka výborná opakovateľnosť typicky v rozsahu 0,05 % až 0,2 %. To znamená, že ak rovnaký objem kvapaliny pretečie meradlom viackrát za rovnakých podmienok, výkon zostane prakticky rovnaký. Pre priemyselných operátorov táto spoľahlivosť zjednodušuje kontrolu kvality a zabezpečuje, že zloženie produktov zostane konzistentné počas tisícok cyklov.

Dokáže prietokomer s kvapalinovou turbínou odolať vysokotlakovému priemyselnému prostrediu?

Zatiaľ čo vnútorné mechanizmy sú dostatočne citlivé na to, aby detekovali nízke prietoky, vonkajší kryt Prietokomer s kvapalinovou turbínou je postavený na odolnosť. The Séria LWGY je navrhnutý tak, aby prosperoval v náročných mechanických prostrediach.

Je robustný mechanický dizajn schopný zvládnuť vysoký tlak?

Séria LWGY je vyrobená z prvotriednej nehrdzavejúcej ocele (304 alebo 316L) robustné mechanické prevedenie ktoré dokážu vydržať značné tlaky na vedenie. Toto schopnosť vysokého tlaku robí z neho preferovanú voľbu pre hydraulické testovacie stojany, vstrekovanie vody do ropných polí a vysokotlakové čistiace systémy. Schopnosť meradla udržať si svoju štrukturálnu integritu pod tlakom zaisťuje, že vnútorné vôle medzi rotorom a krytom zostanú konštantné, čím sa zabráni posunu merania alebo mechanickému zlyhaniu počas tlakových špičiek.

Prečo je čistota nevyhnutným predpokladom životnosti turbínového merača?

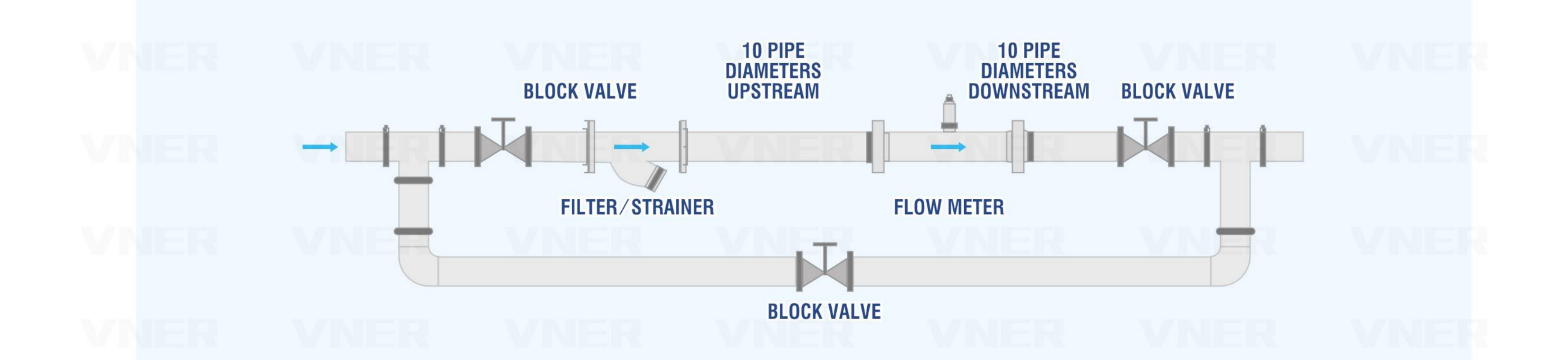

Je dôležité poznamenať, že Prietokomer s kvapalinovou turbínou je špeciálne navrhnutý pre médiá, ktoré je čisté a bez veľkých častíc alebo vláknitého obsahu . Pretože sa turbína točí pri vysokých rýchlostiach na presných ložiskách, akékoľvek pevné nečistoty by mohli spôsobiť odretie alebo dokonca zaseknutie rotora. V systémoch, kde môže kvapalina obsahovať príležitostné častice, je inštalácia sitka s veľkosťou 20-40 ôk proti prúdu štaardným odporúčaním na ochranu LWGY vnútorných častí a predlžuje životnosť zariadenia.

Ako nízka hmotnosť a kompaktná konštrukcia prospievajú dizajnu systému?

Moderné priemyselné lyžiny a prenosné dávkovacie jednotky vyžadujú komponenty, ktoré sú výkonné a zároveň prenosné. The Prietokomer s kvapalinovou turbínou dokonale vyhovuje týmto požiadavkám.

Zjednodušuje kompaktný tvarový faktor dodatočnú montáž?

The Séria LWGY sa vyznačuje svojím kompaktný and nízka hmotnosť dizajn. V porovnaní s objemnými elektromagnetickými prietokomermi alebo ťažkými coriolisovými prietokomermi môže byť turbínový merač inštalovaný v tesných konfiguráciách potrubia bez potreby ťažkých podporných konzol. Vďaka tomu je obzvlášť atraktívny pre „všeobecné meranie kvapalín“, kde sa existujúce usporiadanie potrubia nedá ľahko upraviť. Prírubové alebo závitové spojenia umožňujú rýchlu inštaláciu a demontáž počas údržby.

Čo robí tento merač nákladovo efektívnym riešením pre všeobecné meranie?

Zameraním sa na efektívny mechanický dizajn, Prietokomer s kvapalinovou turbínou poskytuje vysokú úroveň výkonu za nižšiu cenu ako mnohé alternatívne technológie. Pre „všeobecné meranie kvapalín“ v komerčných budovách – ako je monitorovanie chladenej vody alebo sledovanie spotreby paliva – ponúka séria LWGY potrebnú presnosť bez nadmerných nákladov na zložitejšie špecializované merače. Jeho jednoduchosť sa premieta aj do jednoduchosti používania; na snímač snímača a lokálny prevodník sú často plug-and-play, čo si vyžaduje minimálne úsilie pri kalibrácii pre štandardné kvapaliny, ako je voda alebo nafta.

Ako sa využíva impulzný signál na vzdialené monitorovanie?

„Digitálna natívna“ povaha Prietokomer s kvapalinovou turbínou výstup je vysoko kompatibilný s modernou automatizáciou.

Môže byť signál integrovaný do PLC a SCADA systémov?

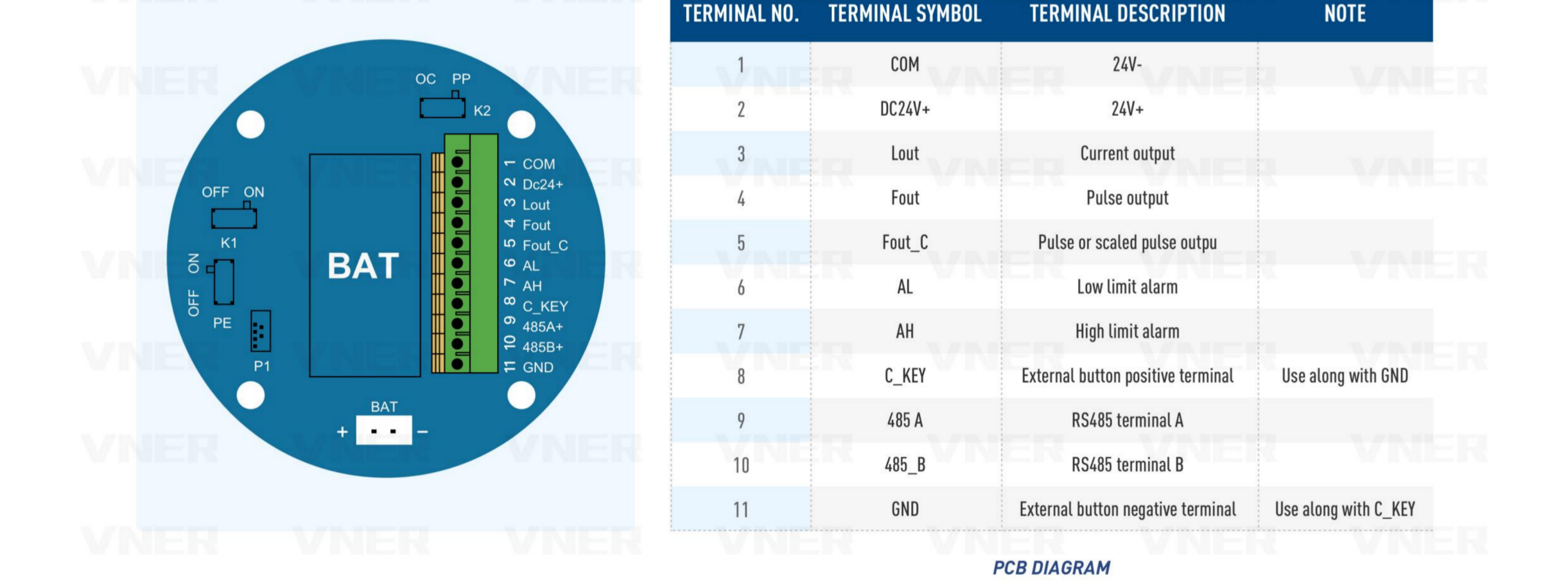

Surové pulzný signál generované LWGY je čistá frekvencia štvorcových vĺn, ktorú ľahko interpretuje takmer každý PLC (Programmable Logic Controller). Pre zariadenia smerujúce k Industry 4.0 môže byť elektromer vybavený vysielačom, ktorý prevádza tento impulz na analógový signál 4-20 mA alebo digitálny výstup Modbus RS485. To umožňuje objemový prietok a súhrnný tok, ktorý sa má monitorovať z centrálnej riadiacej miestnosti, čo uľahčuje diaľkové úpravy procesov a automatizované riadenie zásob.

Je miestne zobrazenie možnosťou pre samostatné aplikácie?

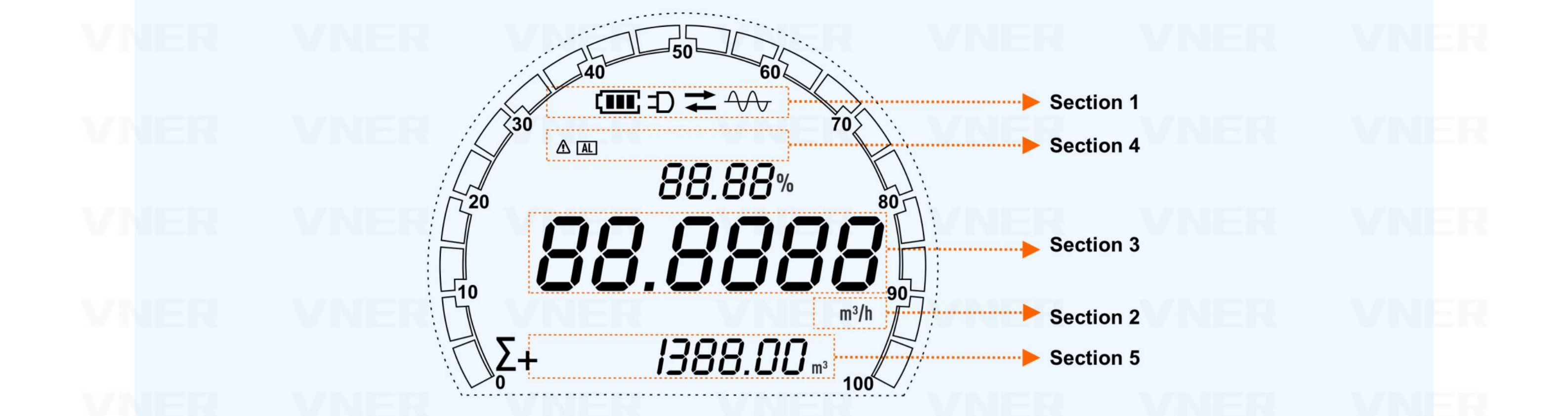

Pre aplikácie, kde nie je prítomný riadiaci systém, Séria LWGY môže byť vybavený lokálnym integrátorom napájaným z batérie. To umožňuje operátorom odčítať prietok a celkový objem priamo v bode merania. Či už sa používa na kontrolu účinnosti čerpadla alebo sledovanie spotreby vody konkrétneho stroja, Prietokomer s kvapalinovou turbínou poskytuje jasné, okamžité údaje, ktoré sú nevyhnutné pre prevádzkovú transparentnosť a správu zdrojov.
