Prečo je vírivý prietokomer preferovaným riešením na presné meranie plynu a pary?

V špecializovanej oblasti dynamiky tekutín sa Vírivý prietokomer vyniká jedinečným princípom "vírovej precesie", ktorý ponúka vysokú presnosť a široký pomer otáčania. Zavedenie Séria SA80T-TP predstavuje významný skok vpred, ktorý presahuje jednoduché objemové meranie. Táto séria je teplotne a tlakovo kompenzovaná verzia štandardu SA80T, špeciálne navrhnutá tak, aby riešila zložitosť merania stlačiteľných tekutín, ako je para a priemyselné plyny. Integráciou viacerých snímacích prvkov do jednej jednotky zjednodušuje inštaláciu a zároveň výrazne zlepšuje spoľahlivosť údajov používaných na riadenie procesov a rozdeľovanie nákladov.

Ako séria SA80T-TP dosahuje vynikajúcu kompenzáciu tlaku?

Primárnou výzvou pri meraní plynov a pary je ich stlačiteľnosť; ich hustota sa výrazne mení s kolísaním teploty a tlaku. The Vírivý prietokomer s kompenzáciou tlaku rieši to vykonávaním výpočtov v reálnom čase.

Je dizajn integrovaného snímača efektívnejší ako externé vysielače?

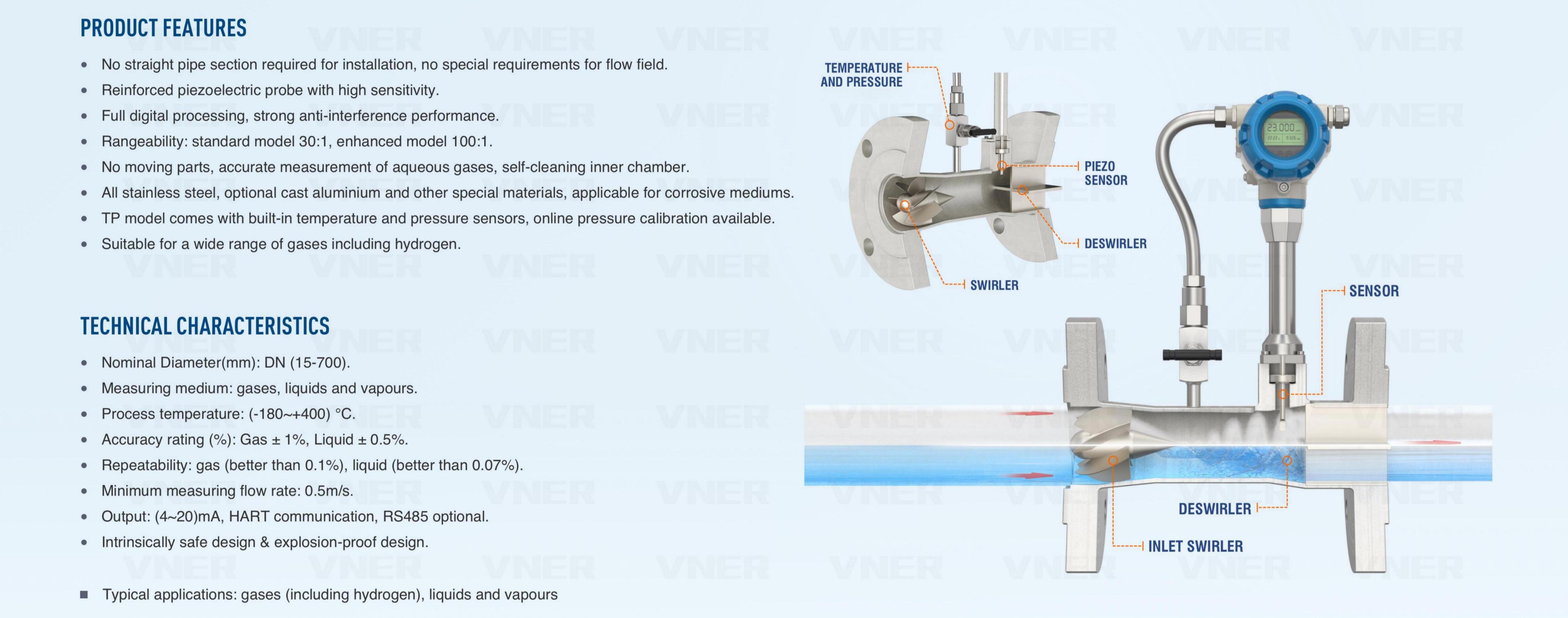

Model SA80T-TP, ktorý je založený na rovnakom vysokoúčinnom generátore vírenia a konštrukcii snímača ako štandardný SA80T, integruje vstavané meranie teploty a tlaku priamo do prietokového telesa. Tradičné nastavenia často vyžadujú samostatné snímače tlaku a RTD (odporové teplotné detektory), ktoré sú inštalované po prúde, čo predstavuje potenciálne miesta úniku a ďalšiu zložitosť zapojenia. Integrovaný prístup vírivého prietokomeru zaisťuje, že teplota a tlak sú merané v presnom bode, kde je detekovaná frekvencia vírivého pohybu, čo vedie k oveľa presnejšiemu výpočtu hustoty v reálnom čase.

Aké sú primárne technické špecifikácie série SA80T-TP?

Aby ste pochopili, ako to Vírivý prietokomer v porovnaní s predchodcami sa môžeme pozrieť na základné funkčné parametre v nasledujúcej tabuľke:

Prečo je výpočet hustoty v reálnom čase životne dôležitý pre paroplynové a plynárenské siete?

Pri meraní energie je meranie „koľko miesta tekutina zaberá“ (objemový prietok) často menej dôležité ako „koľko energie alebo hmoty sa pohybuje“. Tu sa stáva vírivý prietokomer s integrovanou kompenzáciou nepostrádateľným.

Ako konvertor spracováva vstupy s viacerými premennými?

Jednotka prevodníka SA80T-TP je „mozgom“ systému. Preberá frekvenčné signály zo snímača vírenia a kombinuje ich s údajmi z interných snímačov teploty a tlaku. Pomocou vopred nakonfigurovaných parametrov média – ako sú vlastnosti nasýtenej pary alebo špecifického zloženia plynov – zariadenie aplikuje štandardné termodynamické korelácie na výpočet okamžitej hustoty tekutiny. To umožňuje vírivému prietokomeru poskytovať výstupy hmotnostného prietoku a štandardného objemového prietoku popri konvenčnom prevádzkovom objemovom prietoku.

Dokáže SA80T-TP zvládnuť nasýtenú aj prehriatu paru?

Parné systémy sú notoricky náročné na monitorovanie, pretože para môže prechádzať medzi nasýteným a prehriatym stavom v závislosti od výkonu kotla a izolácie potrubia. Vírivý prietokomer SA80T-TP je obzvlášť vhodný pre tieto prostredia. Pretože nepretržite monitoruje teplotu aj tlak, dokáže určiť stav pary a použiť správne tabuľky hustoty. Pre nasýtenú paru, kde sú teplota a tlak prepojené, poskytuje nastavenie duálneho snímača kontrolu redundancie, ktorá zaisťuje presnosť, aj keď jeden parameter neočakávane kolíše.

Prečo je vírivý prietokomer ideálny na meranie energie a rozdeľovanie nákladov?

Presnosť v "meraní energie" je základným kameňom riadenia priemyselných nákladov. Keď továrne zdieľajú centrálny kotol alebo zariadenie na stlačený vzduch, presné „rozdelenie nákladov“ závisí od schopnosti prietokomeru normalizovať údaje.

Ako štandardný objemový tok zlepšuje transparentnosť nákladov?

V sieťach stlačeného vzduchu a plynu často dochádza k poklesu tlaku pri dlhých potrubiach. Štandard Vírivý prietokomer bez kompenzácie by hlásili rôzne objemy na začiatku a na konci potrubia, aj keby nedošlo k strate plynu. The SA80T-TP prevedie všetky namerané hodnoty na "štandardný objemový prietok" (napr. Nm³/h alebo SCFM), ktorý sa vzťahuje na pevný referenčný tlak a teplotu. To zaisťuje, že každé oddelenie alebo nájomca je fakturovaný na základe skutočného množstva spotrebovaných molekúl plynu bez ohľadu na miestne kolísanie tlaku.

Prečo je princíp „vírovej precesie“ vo svojej podstate robustný?

Generátor vírenia na vstupe do Vírivý prietokomer núti prichádzajúcu tekutinu do rotačného pohybu. Keď kvapalina vstupuje do expanznej časti, stred vírenia vykonáva gyroskopickú precesiu. Frekvencia tejto precesie je priamo úmerná prietoku. Na rozdiel od turbínových meračov tu nie sú žiadne pohyblivé časti, ktoré by sa mohli opotrebovať alebo zadrieť. Na rozdiel od clonových dosiek tu nie sú žiadne ostré hrany, ktoré by sa mohli erodovať. Toto robí SA80T-TP riešenie nenáročné na údržbu pre vysokorýchlostnú paru a „špinavé“ priemyselné plyny, kde by iné senzory mohli zlyhať.

Ako konfigurované parametre médií zabezpečujú všestrannosť aplikácií?

Flexibilita série SA80T-TP spočíva v jej softvérovo riadenom kompenzačnom motore, ktorý možno prispôsobiť konkrétnej kvapaline v potrubí.

Aké termodynamické korelácie sa používajú na presnosť?

Zariadenie využíva priemyselné štandardné receptúry na zabezpečenie najvyššej miery presnosti. Či už ide o tabuľky IAPWS-IF97 pre vodu a paru alebo normy AGA/SGERG pre zemný plyn, Vírivý prietokomer vykonáva tieto zložité výpočty interne. Používatelia jednoducho nakonfigurujú parametre média počas uvádzania do prevádzky a merač sa postará o zvyšok, pričom zostane v rámci kalibrovaných limitov nainštalovaných snímačov a skutočných podmienok procesu.

Je možné SA80T-TP integrovať do moderných systémov riadenia procesov?

V modernej inteligentnej továrni funguje Vírivý prietokomer ako dátový uzol. Pretože vydáva hmotnostný prietok, teplotu a tlak, môže poskytovať tri sady údajov cez jediné digitálne rozhranie (ako sú signály HART, Modbus alebo 4-20 mA). Tento multivariabilný výstup je nevyhnutný pre sofistikované slučky "Process Control". Napríklad v chemickom reaktore, kde sa na reakciu vyžaduje špecifická hmotnosť plynu, SA80T-TP poskytuje priamu hodnotu hmotnostného prietoku, čím eliminuje potrebu PLC vykonávať externé kompenzačné výpočty, čím sa znižuje oneskorenie systému a potenciálne chyby programovania.

Zjednodušuje SA80T-TP inštaláciu v obmedzených priestoroch?

Priestor je často na prvom mieste v priemyselných rozdeľovačoch a zariadeniach namontovaných na lyžinách. Dizajn SA80T-TP vírivý prietokomer rieši tieto fyzické obmedzenia priamo.

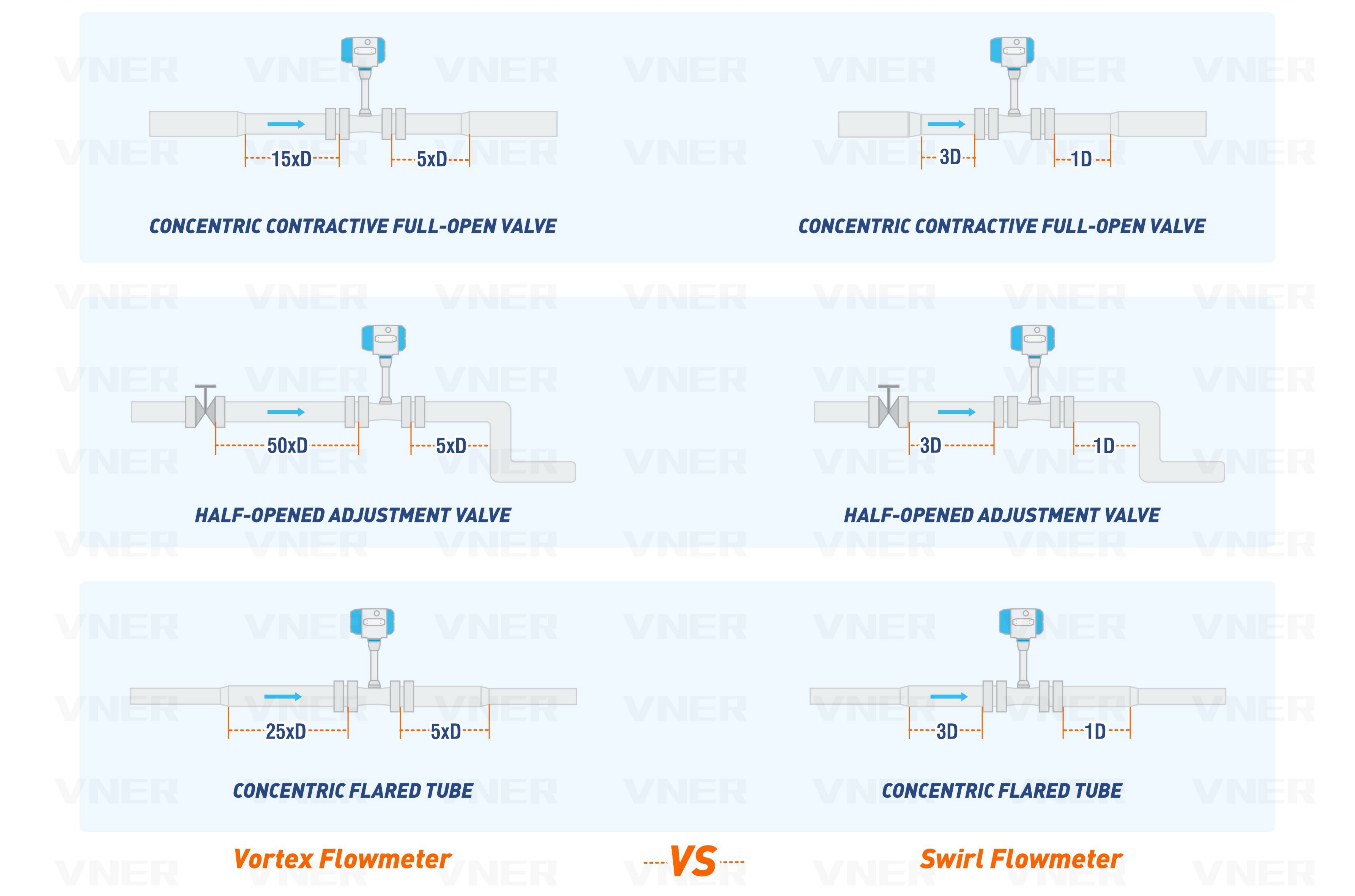

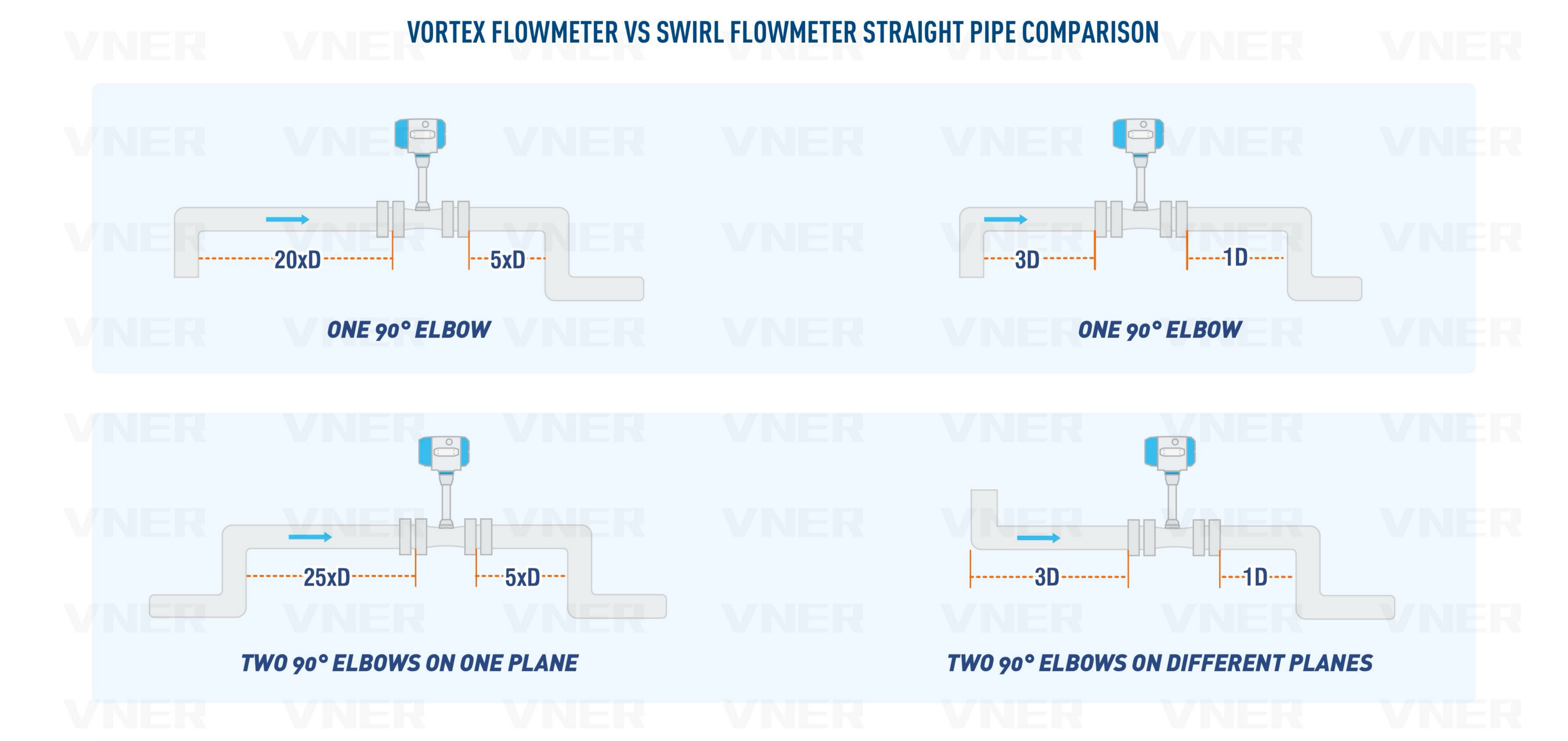

Je znížená požiadavka na priame vedenie potrubia?

V porovnaní so štandardnými vírivými prietokomermi je Vírivý prietokomer je všeobecne menej citlivý na poruchy prúdenia proti prúdu, pretože generátor vírenia efektívne "reprofiluje" rýchlosť tekutiny pri jej vstupe do merača. Keď to skombinujete s integrovanými snímačmi teploty a tlaku, „stopa“ meraného bodu sa drasticky zníži. Nie sú potrebné žiadne ďalšie priame časti potrubia na umiestnenie samostatných tlakových alebo teplotných kohútikov, vďaka čomu SA80T-TP vynikajúca voľba pre dodatočnú montáž do existujúcich rozvodov stlačeného vzduchu alebo pary s obmedzeným priestorom.

Ako vstavaná kompenzácia znižuje celkové náklady na vlastníctvo?

Kým počiatočná kúpna cena a Vírivý prietokomer s kompenzáciou tlaku môžu byť vyššie ako základný objemový meter, „Celkové náklady na vlastníctvo“ sú často nižšie. Odstránením potreby samostatných snímačov, špecializovaného montážneho hardvéru a dodatočnej kabeláže sa znížia celkové náklady na inštaláciu. Okrem toho zvýšená presnosť energetickej bilancie a rozdeľovania nákladov bráni „neviditeľným“ stratám v paroplynových sieťach a poskytuje rýchlu návratnosť investícií prostredníctvom zlepšenej účinnosti.
