Upínací ultrazvukový prietokomer VNFT

Upínací ultrazvukový prietokomer VNFT211 Riešenie malých rozmerov potrubia (DN15–DN65)

Ultrazvukový prietokomer VNFT211 pracuje na princípe ultrazvukového merania v čase prechodu. Two external clamp-on ultrasonic transducers are mounted on the outer surface of the pipe. Vysielaním a prijímaním ultrazvukových signálov proti prúdu a po prúde cez stenu potrubia a kvapalné médium prístroj vypočítava časový rozdiel spôsobený rýchlosťou prúdenia tekutiny.

Tento časový rozdiel je priamo úmerný prietoku, čo umožňuje presné meranie prietoku bez priameho kontaktu s procesným médiom.

Ako nerušivé riešenie merania VNFT211 eliminuje stratu tlaku, zabraňuje rizikám kontaminácie a zaisťuje neprerušovanú prevádzku systému.

Nerušivý upínací dizajn

• Vonkajšia upínacia inštalácia bez rezania rúr alebo zastavenia procesu
• Žiadny kontakt s kvapalným médiom, čím sa eliminuje strata tlaku a riziko kontaminácie
• Ideálne pre projekty modernizácie a systémy nepretržitej prevádzky

Rýchla a užívateľsky prívetivá inštalácia

• Inštalácia a uvedenie do prevádzky môže byť dokončené v priebehu niekoľkých minút
• Nevyžadujú sa žiadne špeciálne nástroje ani úprava potrubia
• Výrazne znižuje mzdové náklady a prestoje

Flexibilná konfigurácia a široká kompatibilita

• Jedna univerzálna sada snímačov podporuje všetky veľkosti potrubí v rámci meracieho rozsahu
• Kompatibilné s kovovými rúrkami a pevnými plastovými rúrkami (PVC, PP, PVDF)
• Vhodné pre potrubia DN15–DN65

Prehľadný a informatívny displej

• LCD s vysokým rozlíšením 256 × 128
• Zobrazuje prietok, akumulovaný prietok, informácie o stave a alarmy
• Hodnoty prietoku je možné monitorovať priamo na mieste

Možnosť merania energie (voliteľné)

• Môže byť nakonfigurovaný ako ultrazvukový merač chladiacej / vykurovacej energie (BTU meter)
• Podporuje monitorovanie a riadenie spotreby energie
• Vhodné pre aplikácie HVAC, chladenej vody a vykurovania

Priemyselná komunikácia a výstup

• Štandardný analógový výstup 4–20 mA
• Komunikácia Modbus RS485 pre integráciu so systémami PLC a DCS
• Voliteľný impulzný výstup (OCT) a reléový alarmový výstup
• Umožňuje vzdialené monitorovanie, zber údajov a analýzu efektívnosti

Spoľahlivý priemyselný výkon

• Továrenské obmedzenie nízkej rýchlosti pri 0,08 m/s, aby sa predišlo chybným údajom
• Rýchla doba odozvy nastaviteľná od 0,5 do 60 sekúnd
• Dlhodobé ukladanie dát so zálohou EEPROM (viac ako 10 rokov)
• Navrhnuté pre stabilnú prevádzku v náročných priemyselných prostrediach

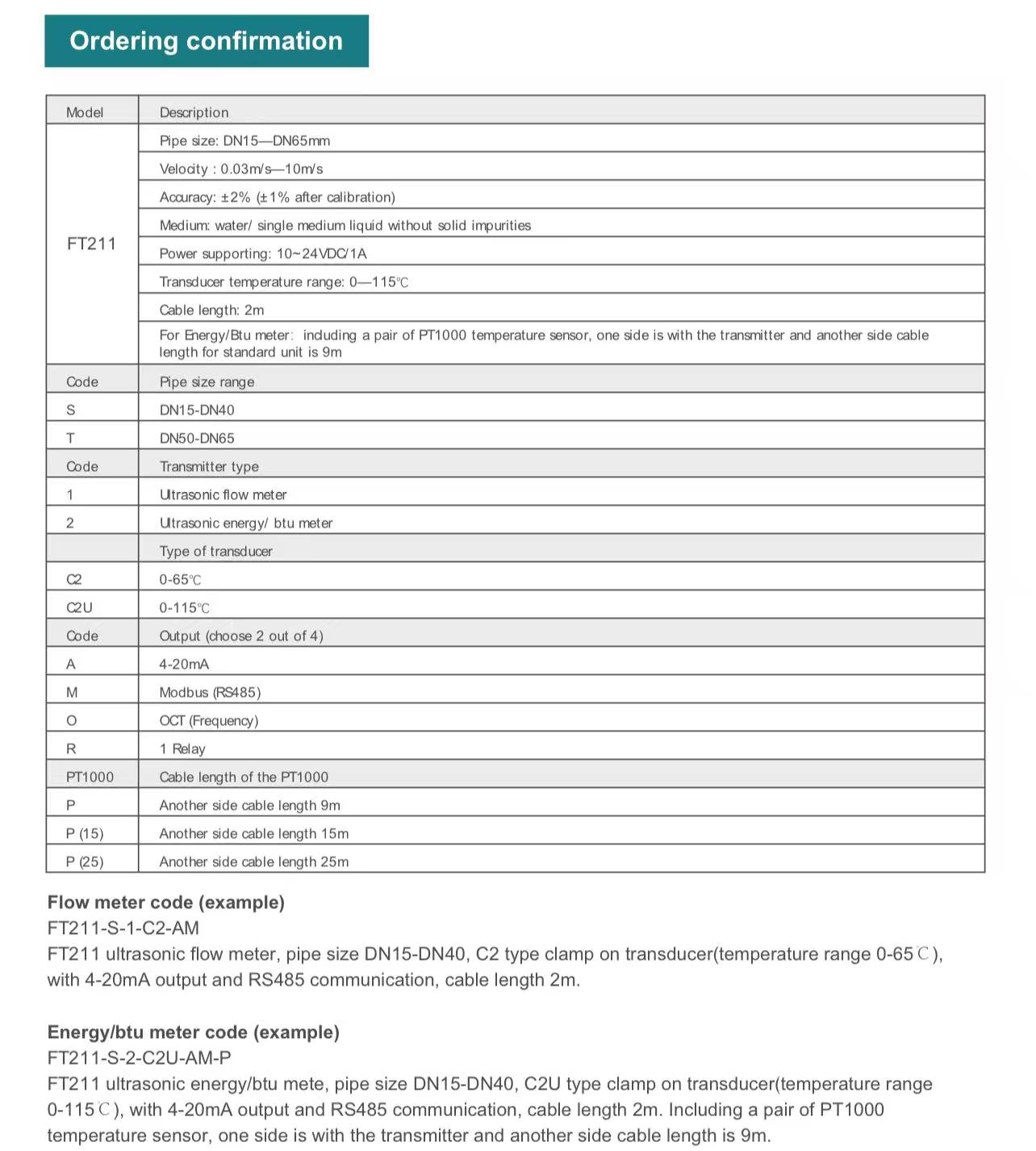

Rozsah veľkosti potrubia : DN15 – DN65

Materiál potrubia : Kovové rúry / Pevné plastové rúry (PVC, PP, PVDF)

Typ kvapaliny : Voda a iné jednofázové kvapaliny (bez pevných častíc alebo nečistôt)

Teplota Rozsah: 0 až 115 °C (bez zamŕzania povrchu)

Presnosť : ±2 % (±1 % po kalibrácii)

Čas odozvy : 0,5 – 60 s (nastaviteľné)

Displej : 256 × 128 LCD

Napájanie : 10–24 V DC, Spotreba energie < 3 W

Výstup a komunikácia:

• 4–20 mA
• Modbus RS485
• Voliteľné: Pulzný výstup (OCT), reléový alarm

Ochrana a spoľahlivosť

• Krytie: IP65
• Ochrana proti spätnému pripojeniu napájania
• Ochrana proti prepätiu a skratu
• Odolnosť voči vibráciám: 10–55 Hz, 1,5 mm
• Odolnosť voči otrasom: 100 m/s², 16 ms

Podmienky prostredia

• Teplota okolia: –10 až 60 °C
• Relatívna vlhkosť: 35–85 % RH (bez kondenzácie)
• Materiál krytu: hliník a priemyselné plasty $ $

• Systémy zásobovania vodou a rozvodov vody
• HVAC chladiacej vody a vykurovacích okruhov
• Monitorovanie spotreby energie
• Meranie priemyselnej procesnej vody
• Renovačné projekty s obmedzeným inštalačným priestorom

Renovácia merania prietoku v existujúcich potrubiach

VNFT211 je ideálny pre upgrade merania prietoku v existujúcich systémoch, kde nie je povolená úprava potrubia alebo kde je potrebné minimalizovať prestoje.
Jeho upínacia konštrukcia umožňuje rýchlu inštaláciu bez rezania rúr alebo prerušenia prevádzky, vďaka čomu je vhodná pre:

• Priemyselné technologické linky vody
• Úžitkové a stavebné vodné systémy
• Dočasné overenie toku a audity výkonnosti

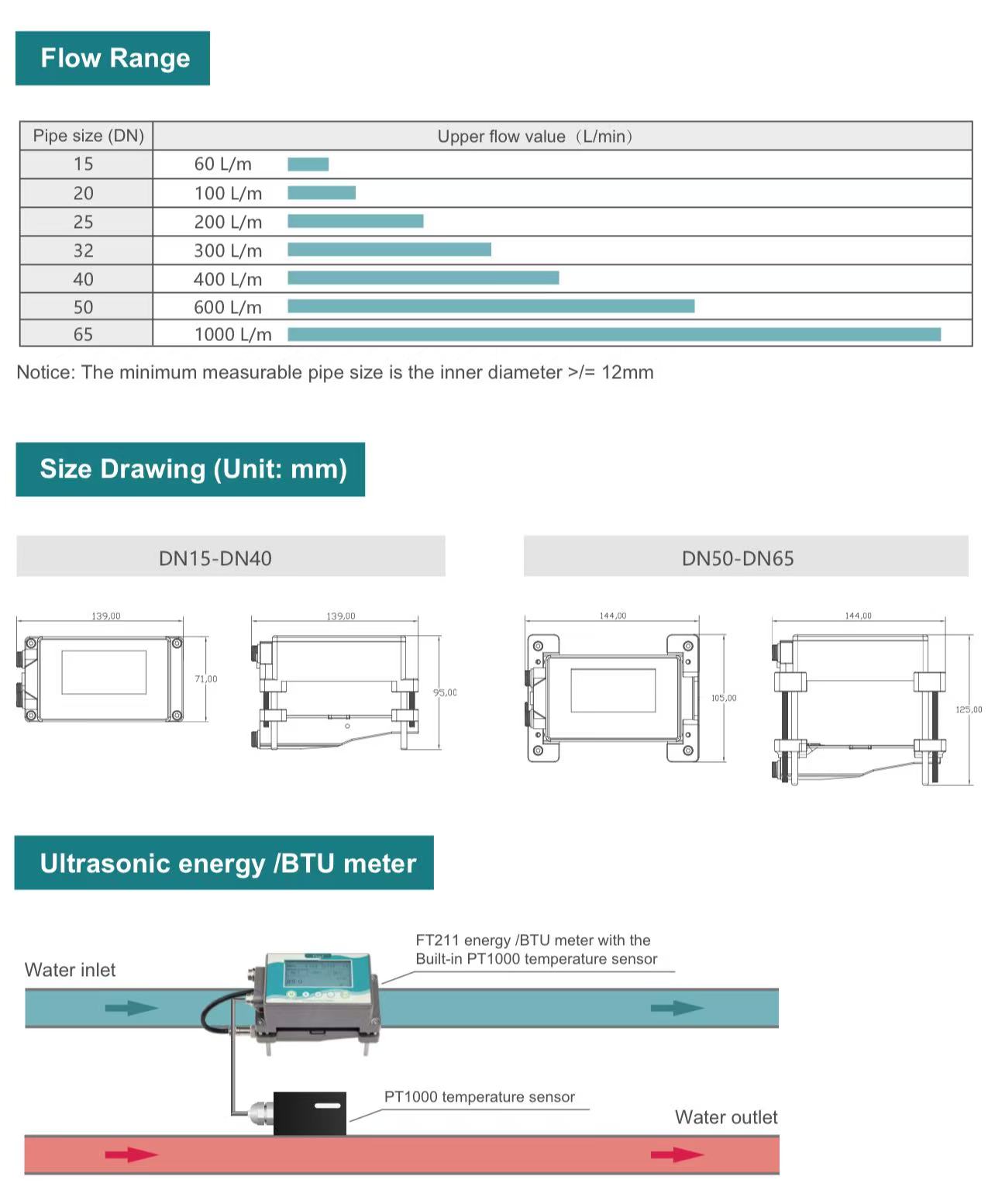

Monitorovanie energie chladenia a vykurovania HVAC

Keď je VNFT211 nakonfigurovaný ako ultrazvukový merač energie (BTU), môže byť použitý v chladených vodných a vykurovacích systémoch na monitorovanie spotreby tepelnej energie.

Typické aplikácie zahŕňajú:

• Monitorovanie prietoku na vstupe a výstupe chladiča
• Systémy rozvodu vykurovacej a chladiacej energie
• Analýza energetickej účinnosti a rozdelenie nákladov

Meranie prietoku v potrubí s malým priemerom (DN15–DN65)

VNFT211, navrhnutý špeciálne pre malé veľkosti potrubí, poskytuje spoľahlivý merací výkon v kompaktných potrubných sieťach, ako sú:

• Zariadenia lyžiny a balené systémy
• Laboratórne a poloprevádzkové inštalácie
• Stavebné služby a inžinierske siete

Systémy zásobovania vodou a distribúcie vody

VNFT211 poskytuje stabilné monitorovanie prietoku pre aplikácie s čistou vodou bez straty tlaku a podporuje:

• Vyrovnanie dodávky vody
• Detekcia netesností a analýza abnormálneho prietoku
• Optimalizácia systému a zvýšenie efektivity prevádzky

Dočasné meranie a diagnostické testovanie

Vďaka svojej rýchlej inštalácii a prenosnosti je VNFT211 vhodný pre krátkodobé meracie úlohy, vrátane:

• Uvedenie do prevádzky a validácia systému
• Porovnávacie testovanie medzi prietokomermi
• Riešenie problémov s anomáliami toku bez trvalej inštalácie

Integrácia automatizácie a riadiaceho systému

So štandardným výstupom 4–20 mA a komunikáciou Modbus RS485 je možné VNFT211 bez problémov integrovať do automatizačných systémov pre:

• Zber dát toku PLC a DCS
• Centrálne monitorovanie riadiacej miestnosti
• Zaznamenávanie údajov, vytváranie prehľadov a optimalizácia procesov
